No i elegancko! Taki tracker będzie idealny nawet w mniejszych rakietach. Każdej żal jak się zgubi.
Tracker taki mały, że nawet zmieściłby się w rakiecie minimum diameter na silniki klimy

UPDATE

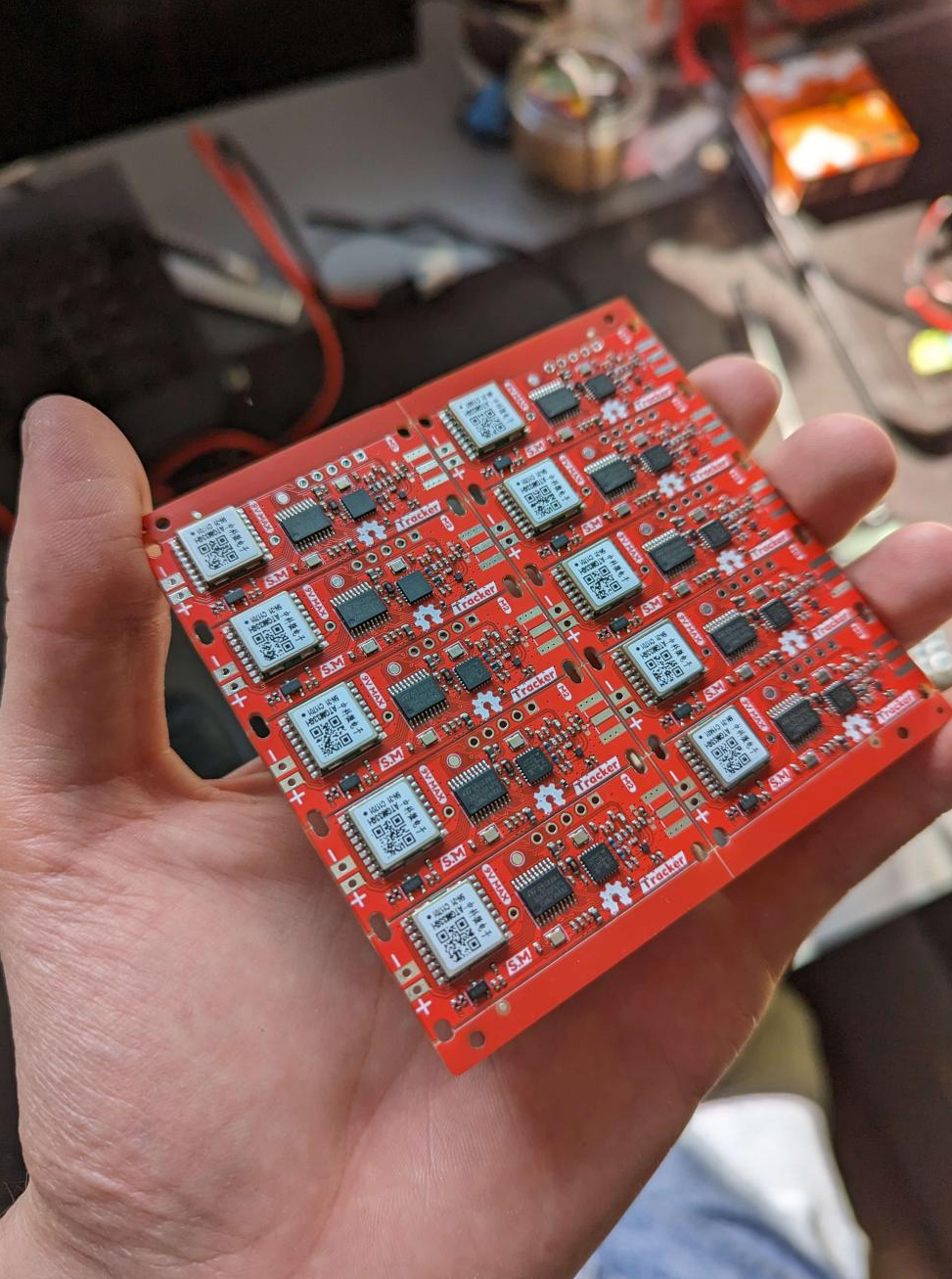

Od nieco ponad miesiąca mam płytki i części. Udało się!
Ostatni miesiąc walczyłem z sesją, ale wróciłem do roboty i cała część kodu odpowiedzialna za telemetrię działa. Została mi do napisania logika zmiany ustawień płytki za pomocą przełączików (najprostsze zostawiłem na koniec ).

Chciałbym powiedzieć trochę o pewnej funkcji płytki którą się nie chciałem chwalić zanim nie zaimplementowałem w kodzie - retransmisja ramek. Otóż oprócz nadajnika, tracker również posiada odbiornik. Idea była taka żeby płytka mogła wykryć zajętość pasma, i opóźnić wysłanie ramki o kilka ms żeby wiele urządzeń mogło pracować na tej samej częstotliwości (mogę potwierdzić że działa bardzo fajnie, wykrywa inne transmisje LORA, czy nawet zwykły FM). Bez tego użycie trackera w większej ilości np. na meteorze było by niemożliwe. I tu się pojawił pomysł, żeby zrobić jak w amerykańskim Featherweight GPS retransmisję ramek. W sytuacji w której rakieta z trackerem się zgubi, możemy odpalić inną rakietę lub drona z trackerem. Na większej wysokości urządzenie będzie miało większe szanse złapać sygnał zgubionej rakiety. Odebrane ramki są potem przesyłane dalej.

Nie widzę na płytkach gniazd antenowych.Czy jest możliwość wykorzystania innych mocy nadawania np. 20 lub 50mW?

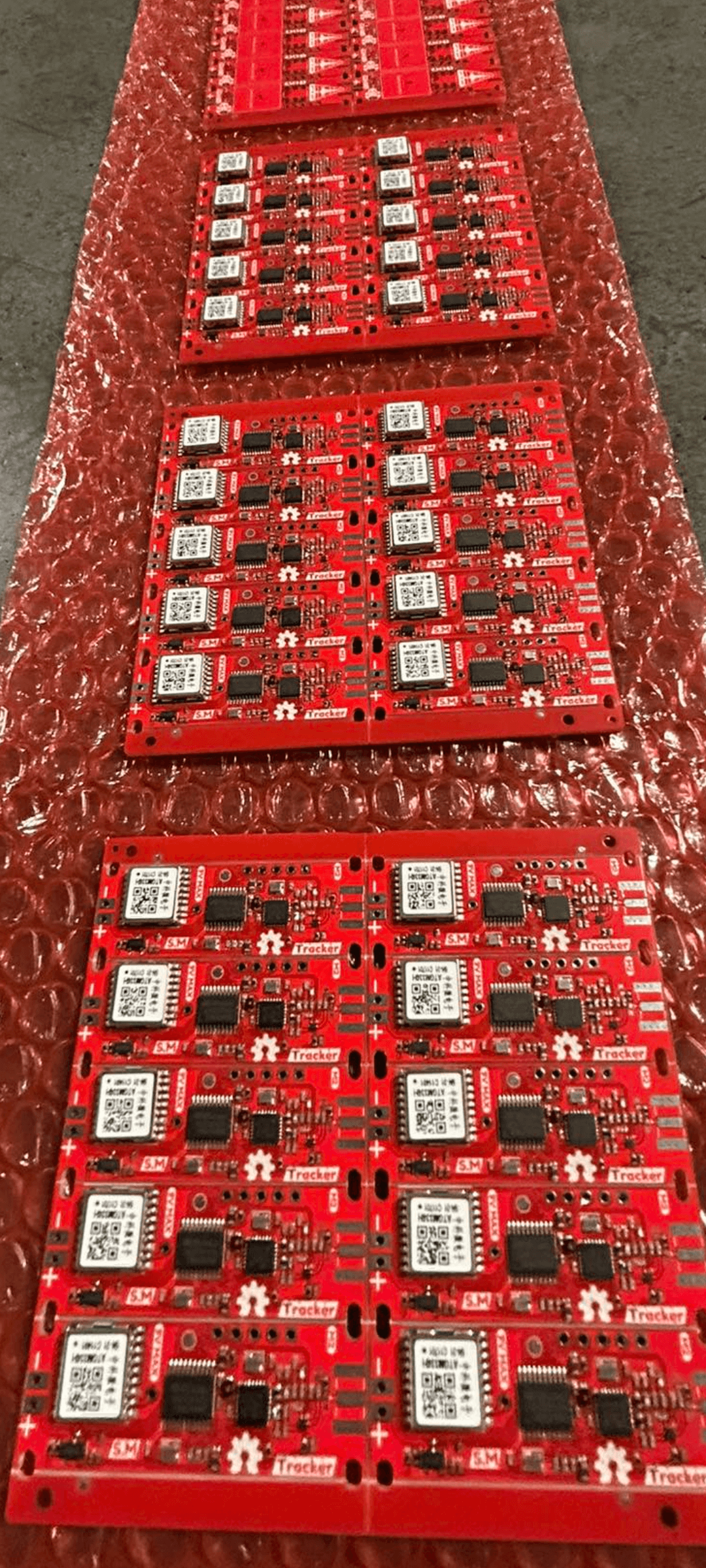

Doliczyłem się 30 płytek.Kiedy dystrybucja?

Gniazda antenowe to jeden z elementów które muszę sam przylutować po odebraniu z fabryki. Co do mocy - w programie można ustawic dowolną moc między 10 a 100mW, problem jest taki że nie ma za bardzo miejsca na przełącznik do szybkiej zmiany mocy. Są 2 opcje, na płytce jest zworka, fabrycznie zwarta, jeśli ja przetniesz "odblokowuje" się pełna moc 100mW. Druga opcja to zmienić moc w kodzie, skompilowac i wgrać STLinkiem. @flyingbanana pięknie zintegrował łatwą kompilacje w dockerze, więc nie trzeba instalować żadnego specjalnego oprogramowania czy środowisk, wystarczy docker.

Odezwę się w lipcu odnośnie dostępności. Wiem że od dawna prosisz o taki sprzęt, więc możesz się ode mnie spodziewać telefonu

UPDATE
Produkcja trwa!
Odbyły się 2 testy lotne trackerów. Konfiguracja składała się z trackera i fabrycznej anteny dookólnej. Na ziemi odbierały 2 płytki TTGO z fabrycznymi antenami dookólnymi (taka sama jak w rakiecie). Rakiety poleciały na wysokość mniej więcej 300m. Przez cały czas wznoszenia i opadania, urządzenia przesyłały dobrą telemetrię. Po wylądowaniu 500m dalej, TTGO nadal odbierało telemetrię i umożliwiło szybkie i sprawne odnalezienie rakiety na zasadzie wpisania współrzędnych w google maps i włączenia nawigacji Poprowadziło nas idealnie w punkt lądowania. Podczas testu nadajnik pracował z mocą 150mW. Byłem lekko zdziwiony że cokolwiek łapało po wylądowaniu, nawet jak położyłem odbiornik na ziemi, podczas gdy krótkofalówka nic nie słyszała.

Rewelacja.
Czekam z niecierpliwością aż będę mógł wykorzystać go w swoich modelach.
BTW jest jakiś support w temacie odbiornika telemetrii?

Udostępniłem schematy, projekt PCB, kod, rysunki techniczne i model .step na moim githubie: https://github.com/karmelek96/ptr-tracker-hardware-repo. Poniżej załączam również instrukcję obsługi urządzenia.

Osoby chętne proszę o kontakt na discordzie (karmelek) lub PW

Cena urządzenia: 100zł, cena anteny: 10zł
Trackery wysyłam z gniazdem JST, napięcia od 3.7 do 9V, pobór prądu 35-55mA (szczegóły w instrukcji).

Wielkie brawa dla BartekM i Bdabrowski, za ogarnięcie stacji naziemnej.

Rysunki z wymiarami oraz plik .step znajduje się w repozytorium projektu. Masa trackera z moją anteną(https://www.tme.eu/pl/details/433m-ant4 ... -passives/) i kablem zasilającym wynosi 17.6g.

Tracker PCB (rysunki i .step) - https://github.com/karmelek96/ptr-track ... /tree/main
Tracker firmware - https://github.com/karmelek96/ptr-tracker-firmware
Uniwersalna stacja naziemna z płytki TTGO - https://gitlab.com/space.tech/kp-ptr-groundstation
Komputer pokładowy PTR - https://gitlab.com/space.tech/kp-ptr-firmware
https://gitlab.com/space.tech/kp-ptr-hardware

UWAGA NA LIPOLE z Botlandu!Mają odwrotną polaryzację i nie pasują do Trackera PTR.Podobnie jest z kablem JST
męskim do odbiornika.Żeby dopasować taki akumulator do trackera trzeba wyciągnąć końcówki akumulatora
z czerwonego złącza i zamienić je miejscami.Czarny przewód powinien być po lewej stronie a czerwony po prawej
patrząc na złącze od strony sprężyn blokujących.Nie wiem czy tracker jest odporny na odwrotną polaryzację.

Hi
In Pustyne i bought tracker GPS. I bought TTGO on AliExpress (it hasn't arrived yet)
I need a wiring diagram and the necessary components to be able to track the rocket on the GPS map in Mobile. can you help me please
