METEOR 1

KSard · Post autor: **KSard** » piątek, 16 paź 2009, 14:54

Witam

Widzę, że ostro wziąłeś się do pracy

.

Liczę na dalsze zdjęcia z kolejnych etapów budowy. Przy okazji nauczymy się czegoś nowego od Ciebie.

Paul · Post autor: **Paul** » niedziela, 18 paź 2009, 09:29

Z tym "nauczymy"

... jest troche problematyczne, gdyz kazdy robi swoje modele wedlug swoich mozliwosci oraz umiejetnosci. Ja robie w ten sposob i jezeli "moja technika" znajdzie u innych modelarzy zastosowanie , to bede sie bardzo cieszyl.

No to jedziemy dalej:

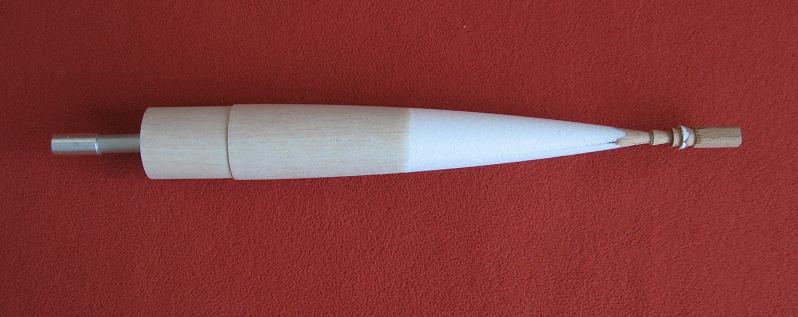

Glowica do rakiety zostala przeszlifowane i jak zdaze, to zostanie jeszcze dzisiaj polozony laminat.

: IMG_4460.jpg (39.82 KiB) Przejrzano 8318 razy

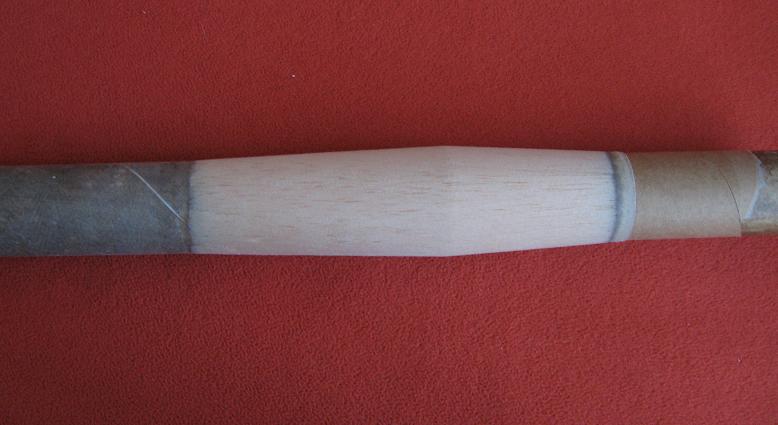

Korpus do grota zostal rowniez przeszlifowany i mysle, ze bedzie rowniez dzisiaj zalaminowany.

: IMG_4464.jpg (42.6 KiB) Przejrzano 8318 razy

Paul

Bullet · Post autor: **Bullet** » niedziela, 18 paź 2009, 12:12

Chyba to samo pytanie należały by skierować do Ciebie

Technologia i wykonanie na najwyższym poziomie. Naprawdę PROFI to wygląda.

Paul · Post autor: **Paul** » niedziela, 18 paź 2009, 12:19

Dzieki za slowa uznania

..... ale, az tak duzo czasu mi to nie zajmuje. Rakietami zajmuje sie juz kupe lat i w tym czasie zrobilem sobie pare... nazwijmy to maszyn

ktore mi bardzo ulatwiaja robienia takich wlasnie rzeczy.

Paul

Paul · Post autor: **Paul** » wtorek, 20 paź 2009, 21:44

Niedziele wykorzystalem by zalaminowac czesc stozkowa grota oraz jego glowice.

: IMG_4465.jpg (53.84 KiB) Przejrzano 8317 razy

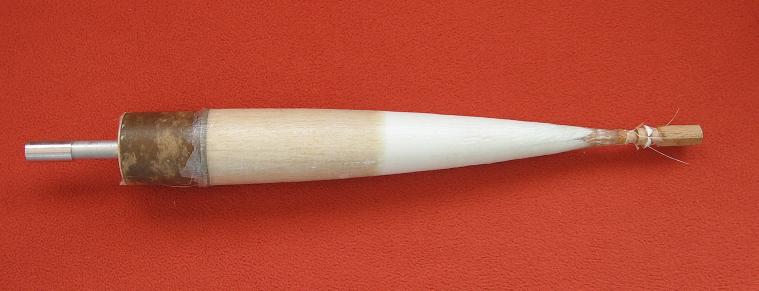

Laminat jest dodatkowo owiniety papierem co znacznie ulatwia szlifowanie i dotatkowo chroni wlokna przed uszkodzeniem.

: IMG_4469.jpg (32.51 KiB) Przejrzano 8317 razy

Glowice jest trodno owinac dodatkowa warstwa papieru, dlatego tutaj zastosowalem inna technologie.

Paul

Paul · Post autor: **Paul** » wtorek, 20 paź 2009, 21:55

Dzisiaj znalazlem troche czasu i przeszlifowalem obydwie czesci. Najpierw glowice...

: IMG_4471.jpg (53.8 KiB) Przejrzano 8316 razy

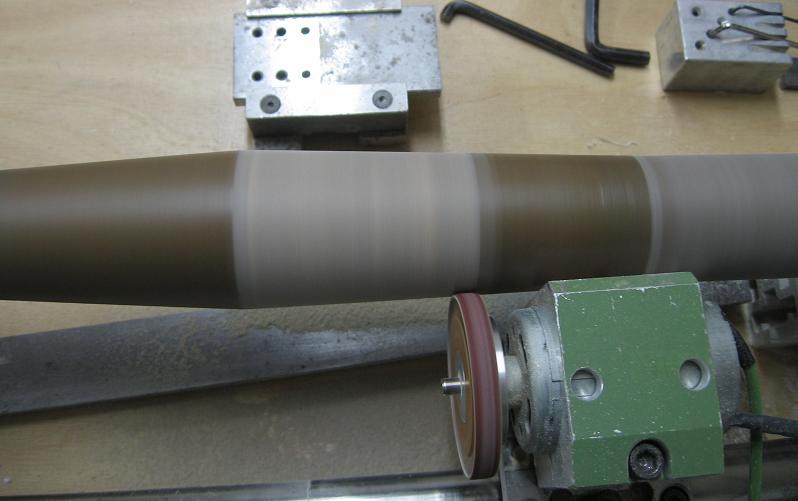

... a pozniej czesc stozkowa grota.

: IMG_4474.jpg (43.44 KiB) Przejrzano 8316 razy

Paul

Paul · Post autor: **Paul** » niedziela, 25 paź 2009, 14:14

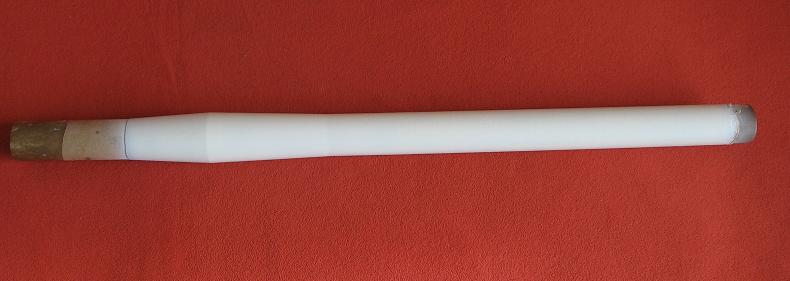

Korpus grota jest juz prawie gotowy tzn. jest natryskowo pomalowany farba podkladowa.

: IMG_4478.jpg (30.38 KiB) Przejrzano 8315 razy

Rowniez glowica jest juz "prawie " gotowa. Brakuje jeszcze ten ostatni szlif oraz farba podkladowa. Calosc bedzie lakierowana oczywiscie na kolor aluminiowy.

: IMG_4481.jpg (50.24 KiB) Przejrzano 8315 razy

Paul

Paul · Post autor: **Paul** » poniedziałek, 2 lis 2009, 14:40

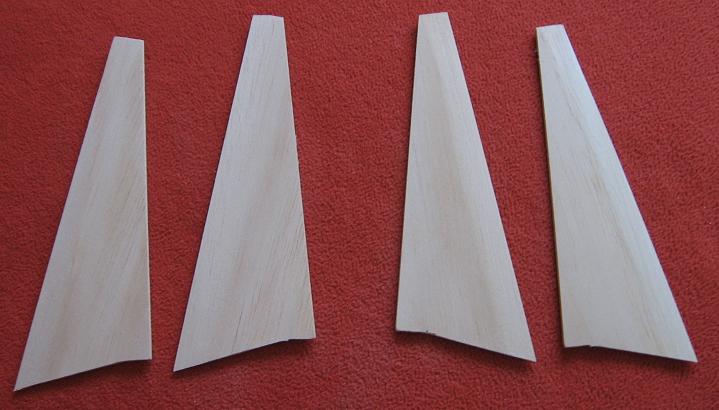

Korzystajac z tego, ze mam pare dni wolnego zrobilem sobie dzisiaj stateczniki do grota. Chce, by rakieta byla jak najlzejsza, dlatego tez stateczniki sa zrobione z balsy 2 mm. Oczywiscie profil statecznikow jest taki jak w oryginale, co wcale nie ulatwia zadania.

: IMG_4483.jpg (46.83 KiB) Przejrzano 8314 razy

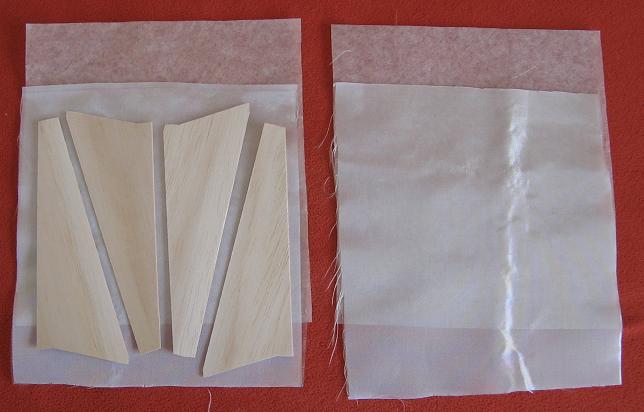

Oczywiscie sama balsa nie zda tutaj egzaminu, dlatego stateczniki zostana pokryte laminatem szklanym (54g/m²) oraz jedna warstwa papieru (biala japonka)

: IMG_4484.jpg (34.61 KiB) Przejrzano 8314 razy

cdn.

Paul · Post autor: **Paul** » poniedziałek, 2 lis 2009, 14:55

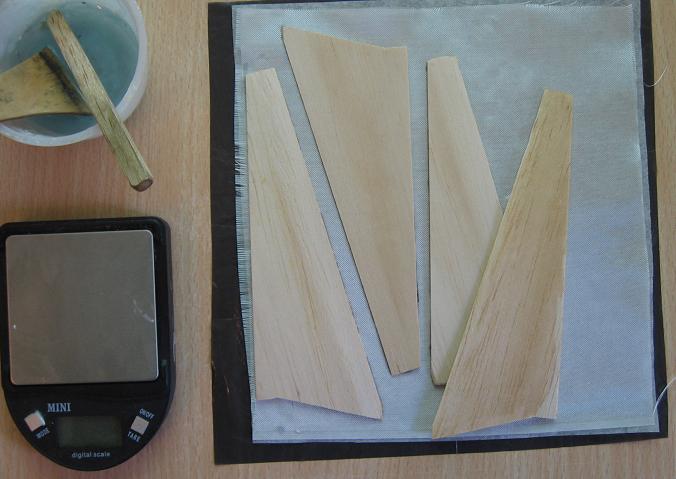

.... nastepnie stateczniki zostaly pwleczone zywica epoksydowa i naklejone na przygotowane podloze z wlokna szklanego oraz bialej japonki.

: IMG_4486.jpg (45.14 KiB) Przejrzano 8313 razy

Nastepnie czynnosc powtarzamy z drugiej strony. Dobrze nasmarowac zywica.....

: IMG_4490.jpg (60.38 KiB) Przejrzano 8313 razy

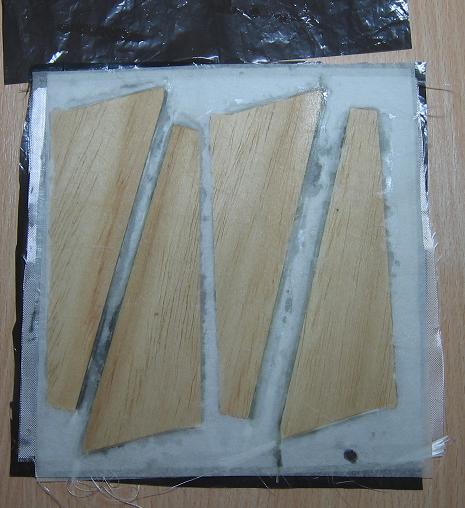

i nastepnie nalozyc przygotowane wlokno z papierem.

: IMG_4494.jpg (42.57 KiB) Przejrzano 8313 razy

Oczywiscie wlokno szklane jak rowniez papier musi byc w 100% przesaczony zywica.

cdn.

placydo · Post autor: **placydo** » poniedziałek, 2 lis 2009, 15:18

Tempo, jakosc i dokladnosc Twojej pracy przyprawia mnie o bol glowy

Tez chcialbym miec takie "zyciowe ADHD" (w bardzo pozytywnym tego slowa znaczeniu)
