Rakietka "PROFI"

[Paul]

Witam,
Zapoczatkowalem nowy temat o nazwie - Rakietka "PROFI" ,a to z tego wzgledu, ze model ten jest bardzo prosty w wykonaniu,
a jednoczesnie posiada wlasciwosci rakiety profesjonalnej. Uwazam, ze przygoda z modelarstwem rakietowym nie musi zaczynac sie od rakiet 2 kg,
o srednica minimum 100mm. Male modele maja to do siebie, ze sa lekkie i oczywiscie tanie. Do napedu takich modeli nie potrzeba nam duzych oraz drogich silnikow, wystarcza
silniki klasy "B" lub "C". Modelem takim mozna mierzyc wysokosc, filmowac start i lot z pokladu takiej rakietki + wiele innych doswiadczen fizycznych czy nawet i chemicznych.
Dzisiejsza elektronika jest tak mala, ze miesci sie do rakiet nawet juz o srednicy 18 mm.

W temacie bedzie budowana rakietka o srednicy 30 mm i wysokosci ok.600mm , ktora buduje w ilosci 30 szt. na spotkanie z mlodzieza w miejscowosci Schmallenberg.
Do jej zrobienia potrzbna nam bedzie rurka papierowa (b. lekka), troche balsy i klocek lekkiego drewna.
Oczywiscie troche kleju, kawalki sznurka, czy kawalek folii na spadochron znajdzie sie w kazdym domu.

Tak wiec zaczynamy:

Glowice do tych rakiet zosataly wykonane z klocka drewna swierkowego.


Od srodka kazda z glowic jest wydrazona, ze jej waga wynosi ok. 9... 10g


Do zamocowania glowicy z rakieta i spadochronem sluzy okragla wrega ze sklejki ( skrzyneczki po owocach, ta najciensza topolowa)



Na koniec glowica bedzie lakierowana tylko lakierem bezbarwnym - zabezpieczenie przed wilgocia !!!


cdn.

[Paul]

Nastepna czynnoscia bedzie przygotowanie pojemnika na transport ladunku uzytkowego
W tym celu obcinamy kawalek korpusu o dlugosci ok. 6...8 cm w zaleznosci od tego czym bedzie nasz ladunek uzytkowy.



By polaczyc te dwa elementy potrzebna nam bedzie zlaczka papierowa ktora zostanie wklejona do pojemnika.
W ten sposob powstanie nic innego jak przedluzenie glowicy. Oczywiscie mozna sobie zrobic pare takich modulow o roznej dlugosci
w zaleznosci od przeznaczenia.




cdn.

[Paul]

A tak wyglada prawie gotowy modul do pomiaru wysokosci. W pojemniku tym poleci oczywiscie ALTIMETER ONE



cdn.

[Paul]

Witam,
... po dluzszej przerwie
Stateczniki do tej rakietki zrobione sa z balsy 2 mm (wystarczy rowniez i 1,5 mm) . Sa wyciete i pozniej tylko przeszlifowane i polakierowane lakierem bezbarwnym (Capon )
Jedna para statecznikow jest wycieta z kawalka 5 x 10 cm.



cdn.

[Paul]

Zamocowanie ukladu odzysku:
Do tego zelu sluzy nam okragla wrega z wycietym wpustem na gume - amortyzator.




cdn.

[Paul]

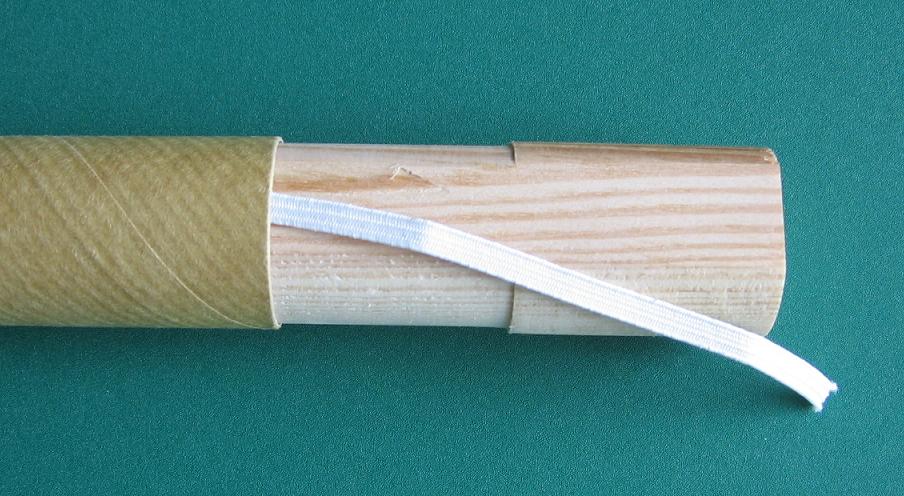

Sposob zamocowania:



cdn.

[Paul]

Sposob wklejenia wregi do zamocowania spadochronu:
Do tego celu potrzebna nam bedzie listewka o dlugosci ok. 20cm oraz okragly klocek o srednicy troche mniejszej od
wewnetrznej srednicy korpusu rakietki. Jak widac na zdjeciu, klocek posiada taki maly rand , ogranicznik.


Nastepnie na koncowke tej listewki nakladamy troche kleju, wkladamy do korpusu rakiety na odpowiednia glebokosc ( niebieska kreska)
i smarujemy po obwodzie. W miare potrzeby, czynnosc powtorzyc.
Zakladamy okragla wrege z amortyzatorem gumowym ....


... i wpychamy az do ogranicznika.



cdn.

[jaskiniowiec]

Te okrągłe wręgi jak wycinane?

[Paul]

Te okrągłe wręgi jak wycinane?

Bardzo ciekawe spostrzezenie , ale o tym napisze w innym temacie.

Paul

[Paul]

Loze silnika:
Zrobione jest z dwoch wreg ze sklejki 3mm (po owocach), rurki o srednicy wewnetrzej 18 mm , kawalek cienkiej ( najlepiej nierdzewnej) blaszki
oraz kawalek sznurka.


W gornej wredze jest wyciety podluzny otworek przez ktory zakladamy blaszke, ktora jest zagieta po obu stronach.


Nastepnie wklejamy papierowa rurke do wycietego rowka w gornej wredze.


cdn.
