Rakieta DARP

[Bdabrowski]

Hej, to mój pierwszy post na forum. Rakietami interesuję się od małego.
Zaczynam składać rakietę własnego pomysłu o nazwie DARP (Dalekosiężna Anonimowa Rakieta Pchajaca).
Korpus wykonany z PVC zaś mocowanie silnika, głowica i mocowanie na komputer pokładowy wydrukuję na drukarce 3D z ABS’u. Całość planuję zamknać w okolicach 500g i 1,35m wysokości. Zdjęcia z budowy będę wrzucał co i rusz.
I jeszcze szybkie pytanko: Jaki impuls całkowity potrzebuję, aby polecieć na 1000m?
Stay tuned

[tadeusz]

Przy masie startowej 670g,średnicy rakiety 62mm i silniku 130Ns osiągnąlem 916m wysokości/pomiar ALTUSB/.

[tadeusz]

Przy masie startowej 670g,średnicy 62mm i silniku 130Ns osiągnąłem 916m wysokości /pomiar ALTUSB/.

[Bdabrowski]

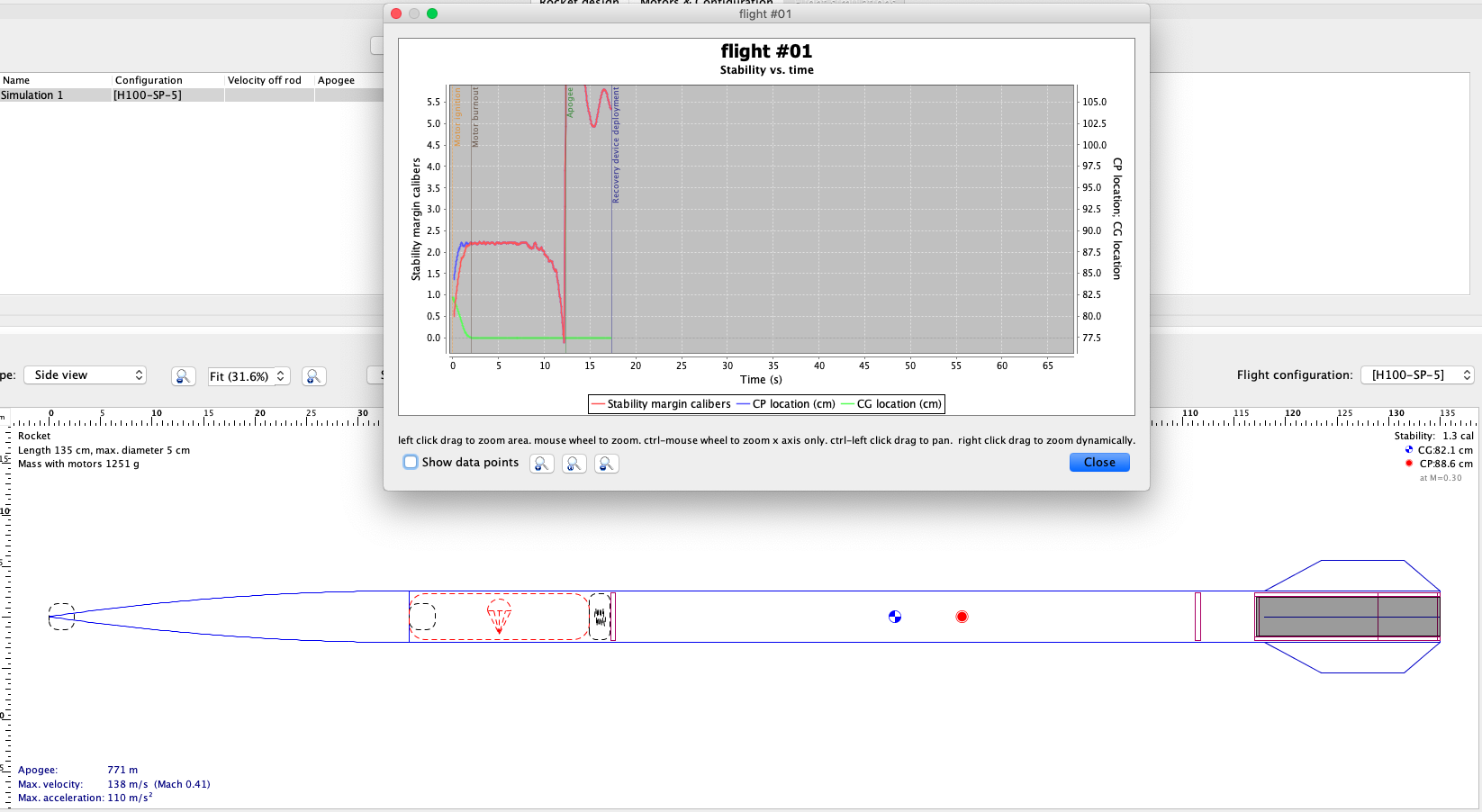

Czy t rakieta będzie stabilna?

Screen Shot 2019-03-03 at 13.25.55.png (209.69 KiB) Przejrzano 13282 razy

[tadeusz]

Jeżeli środek ciężkości został wyznaczony doświadczalnie a środek parcia poprawnie obliczony i znajduje się ponad
1kaliber /jak widać na rysunku/poniżej środka ciężkości to rakieta będzie stabilna a jej stabilność będzie się powiększać
wraz z wypalaniem się paliwa.Stabiność początkową szacuję na ok.1,5cal. a końcową na 2,5 do 3cal.

[Bdabrowski]

Witam, zdaję sprawozdanie z budowy rakiety.
Wyszło mi, że rakieta będzie miała 145 cm wysokości: 35 głowica i 110 korpus.

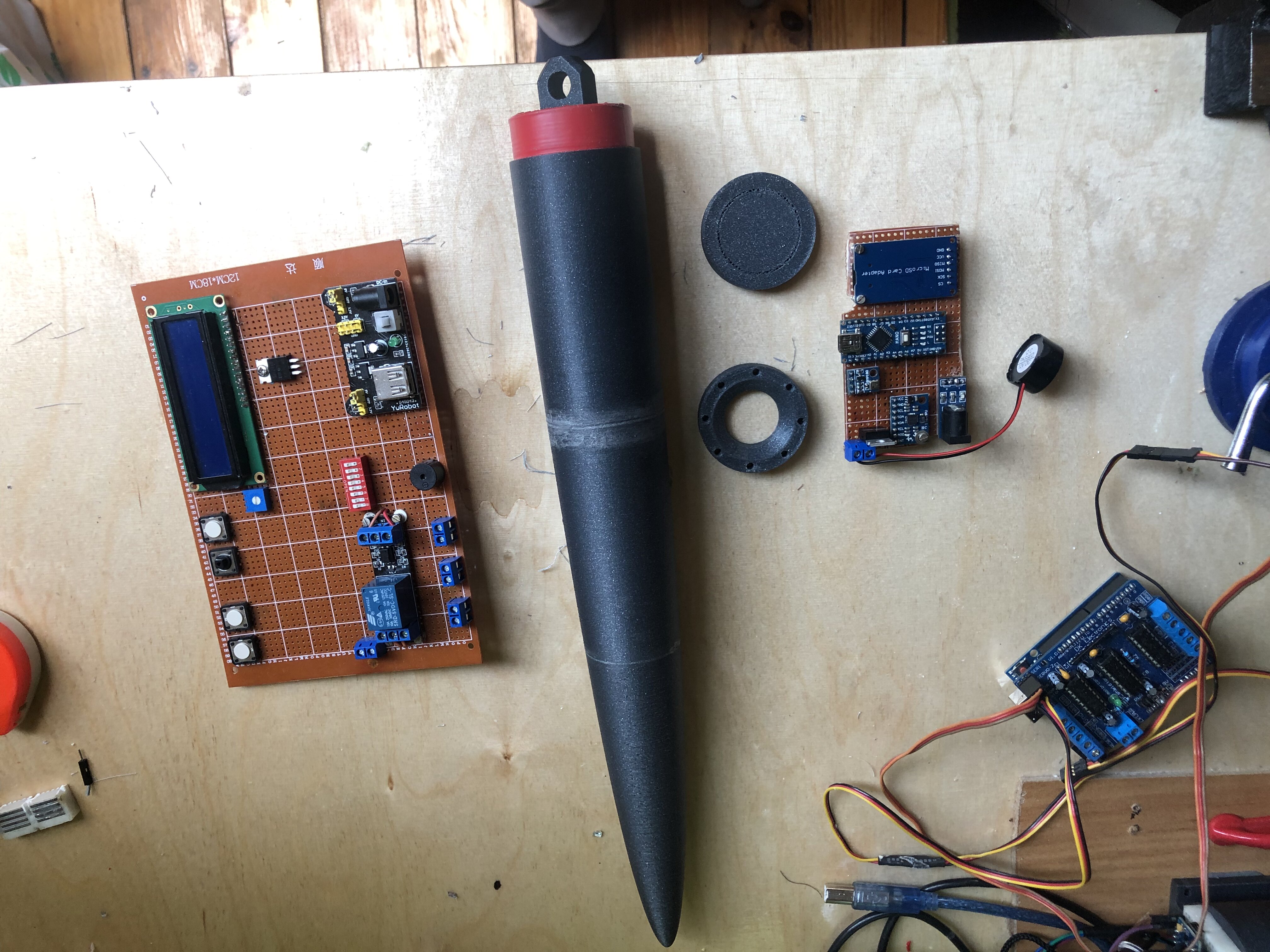

Zlutowałem część komputera zarządzającego startem - maksymalnie 3 kanały pirotechniczne na raz.
Zaprojektowałem i stworzyłem prototyp komputera pokładowego - logowanie wysokości, ciśnienia, temperatury, a także żyroskop oraz akcelerometr wraz z jednym kanałem pyro. Wszystkie dane są zapisywane na kartę SD (póżniej rozbuduję o pamięć flash i radio).
Dzisiaj zamontuję już mocowanie silnika 29mm do 20cm wysokości.


[Bdabrowski]

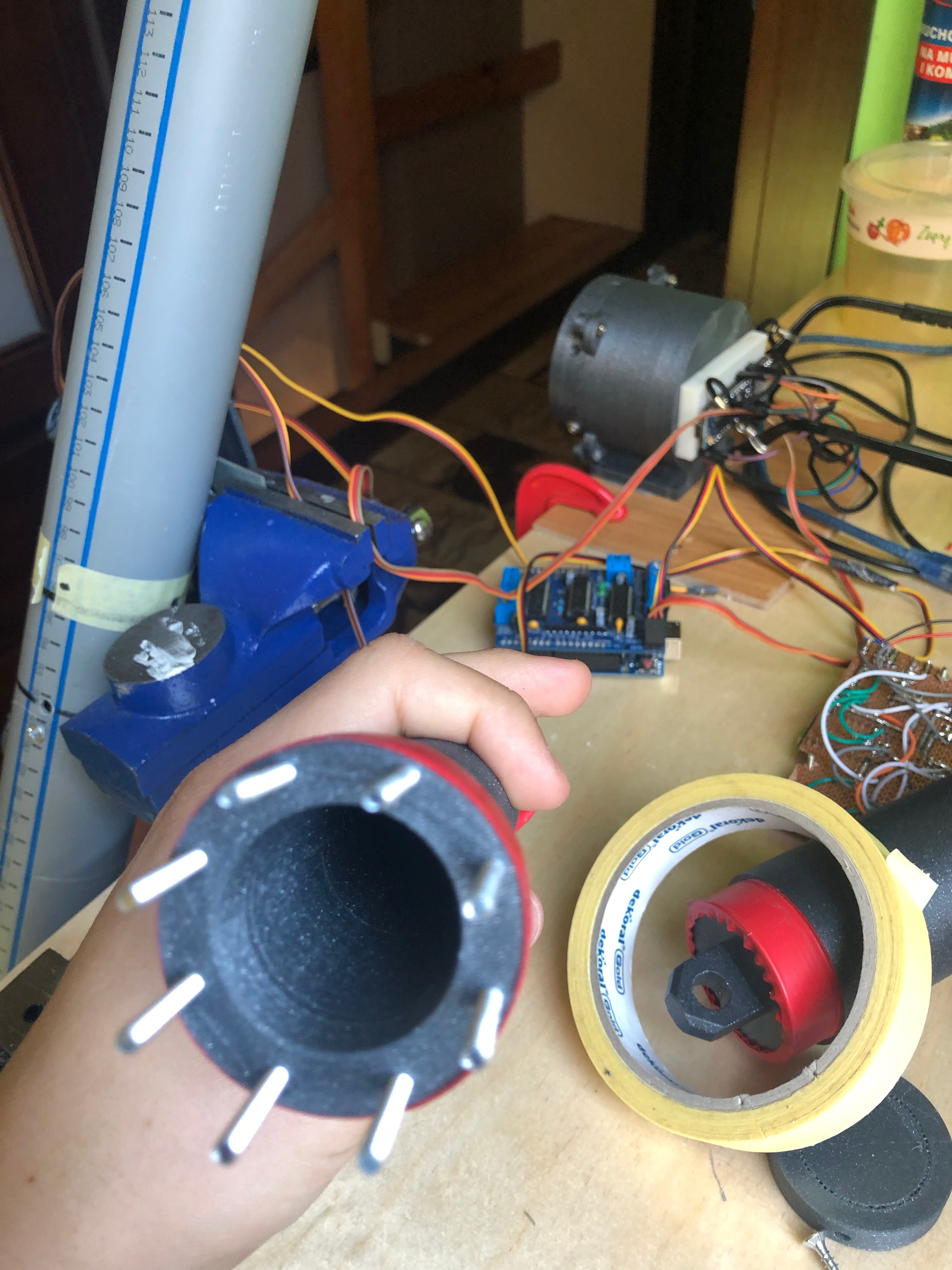

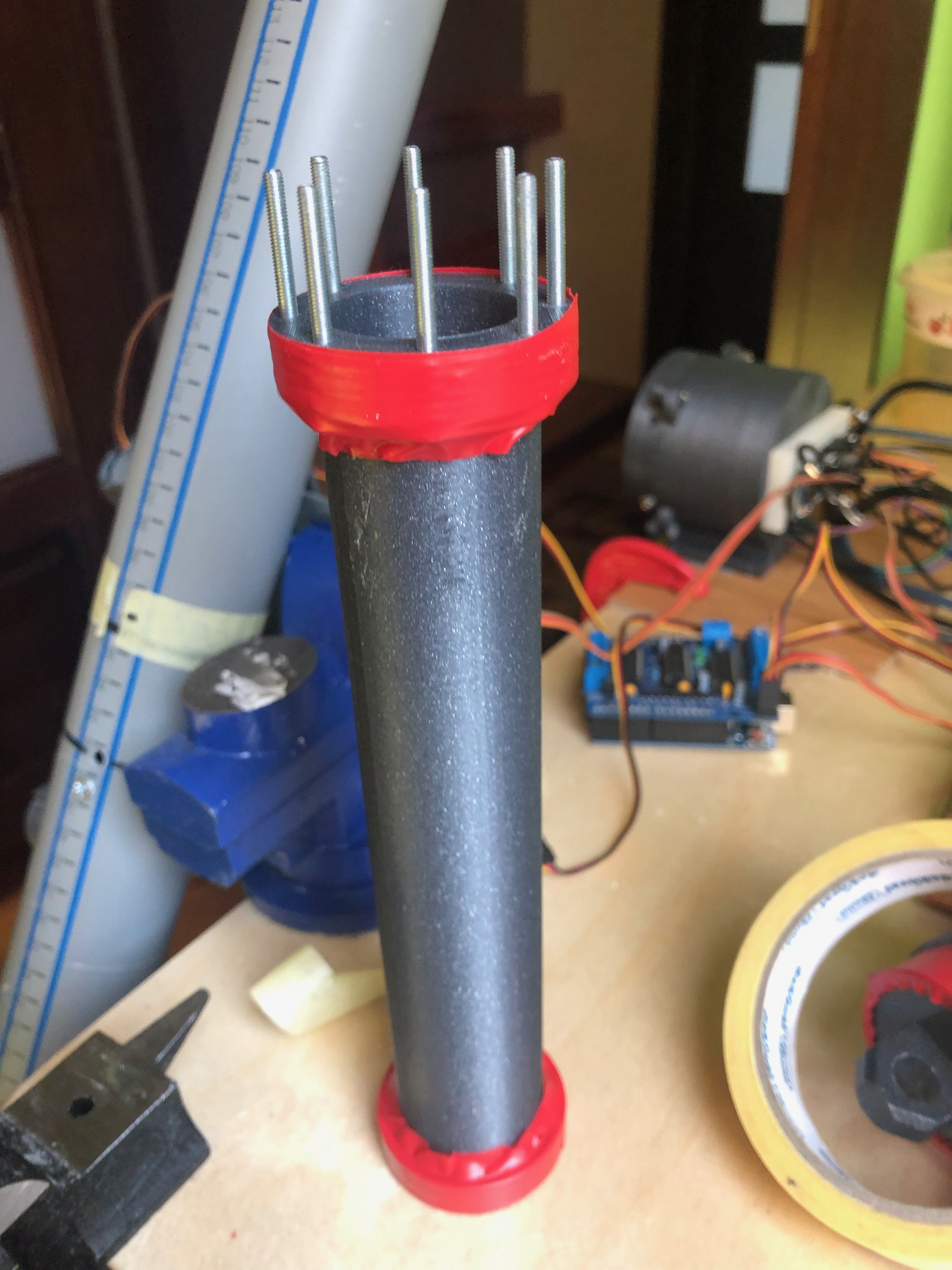

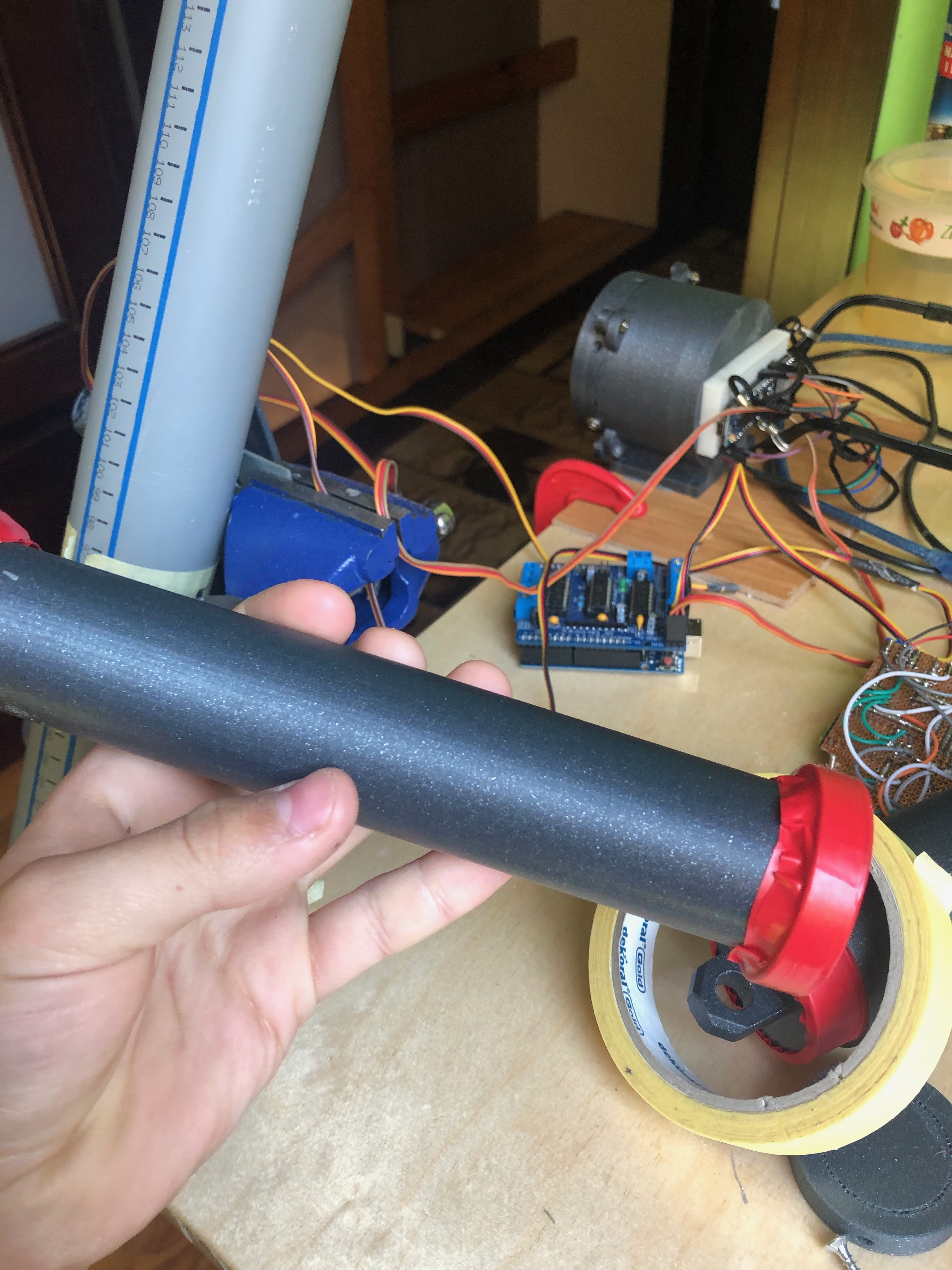

Dzisiaj dokończyłem i zamontowałem łoże silnika...




[verex]

Ładne wydruki, co za drukarka i filament?

[Bdabrowski]

Dzięki, drukarka to lekko zmodyfikowany ender 3, a filament fiberlogy easy PLA.

[qwertyalfa]

Szacunek za wspaniały projekt! Będziesz tę rakietę odpalał z szyny cze z pręta?
