ROS 40

[Adam]

Witam!

Przy okazji ostatnich pomiarów na hamowni (patrz temat Templar) odpaliliśmy jeszcze dwa silniczki ROS 40, bez modyfikacji dysz.


[youtube]http://www.youtube.com/watch?v=5KSVJSfUlqE[/youtube]

[youtube]http://www.youtube.com/watch?v=--EjtfE3jeQ[/youtube]


Dane otrzymane z pierwszego odpalenia prezentują się następująco:



Więc jednak, wbrew niedowiarkom (do których się zaliczałem ) to maleństwo wyciąga 10 kilo.

Jak widać na filmikach, drugi silnik pracował "równiej", być może dzięki nieco innemu odpaleniu (inny lont), co zdaje się znalazło odzwierciedlenie w otrzymanych wynikach - z powyższego wykresu wyszło mi tylko 25 Ns, prosiłbym Ksarda, Kacpra albo Jaskiniowca o sprawdzenie czy ja czegoś nie sknociłem...

Pozdrawiam!

[KSard]

21-11-2010 przeprowadzono testy między innymi silnika ROS.



Oto wykres ciągu zdjęty z hamowni Jaskiniowca.





Wykres niemal idealnie pokrywa się z wcześniejszym testem i z wykresami publikowanymi przez producenta. Dobrze świadczy to o pracy hamowni i daje pewność, że inne pomiary silników są w pełni wiarygodne.



Dokonaliśmy także próby pomiaru temperatury korpusu silnika przy pomocy termometru elektronicznego.







Pomiar obarczony jest sporym błędem, ale pozwala stwierdzić bardzo silne nagrzewanie się metalowego korpusu. Pomiar pokazał temperaturę ponad 168 stopni, ale podejrzewamy, że mogło być dużo więcej.

Papier owinięty wokół silnika uległ zwęgleniu, co świadczy o osiągnięciu temperatury powyżej 200C.

Badania te potwierdzają już wcześniejsze informacje o tym zjawisku.

[KSard]

Tym razem wykres silnika z testu w dniu 06-02-2011.
Silnik nie przerobiony, odpalony od lontu.

wykres z dnia 06022011.jpg (51.33 KiB) Przejrzano 15209 razy

Ciekawe - tutaj silnik nie zszedł do zera po charakterystycznym piku.

[KSard]

Ten niepozorny silniczek ujawnił na filmie jeszcze jedną ciekawostkę.

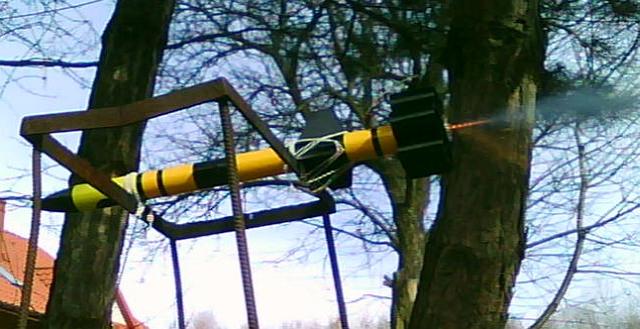

W płomieniu wylotowym widać tzw. Diamenciki.

Diamenciki


Więcej o samej próbie z modelem SALAMANDRA napisałem >>> tutaj
A tak przy okazji powiem, że:
Oczywiście, za tworzenie się diamencików odpowiedzialne jest zjawisko fali stojącej, występujące w strumieniu gazów wylotowych z dyszy silnika.
Już w 1904 roku Heinrich Rubens pokazał to zjawisko oddziaływania fali stojącej na płomień a właściwie na strumień gazu wydobywającego się z otworów. Poniżej ciekawy przykład występowania wspomnianego zjawiska:
[youtube]http://www.youtube.com/watch?v=cootexkMmrY[/youtube]

[PIOTR]

Cześć
Zauważyłem pewną rozbieżność w pracy tych silników. Dokładnie chodzi mi o czas opóźnienia:
1/ około 3,5s opóźnienia > Ksard w swoim teście rakiety Salamandra uzyskał łączny czas silnika ok 4,5s, co pokrywa się z moimi obserwacjami silników odpalanych szeregowo.
2/ około 6s opóźnienia > w tym temacie topic1139.html

Opóźniacz zadziałał w dobrym momencie jednak nie po 5s jak w opisie silnika ale po 6s albo ciut dłużej.

3/ około 10s opóźnienia !!! > wczoraj przeprowadziłem testy samych opóźniaczy: od zajęcia powierzchni wewnętrznej do przejścia płomienia na drugą stronę stalowej tulejki. 4 testy z wynikiem 9,5s. w piątej tulejce nawierciłem kanał głębokości 3mm od zewnętrznej strony i uzyskałem czas 6,5 sekundy.
Jak sądzicie jest to: wpływ pracy pod ciśnieniem, niedokładność wykonania czy zmiana konstrukcyjna?

[jaskiniowiec]

Wpływ ciśnienia. Nie ma cudów, ciśnienie (dopóki jest) przyspieszy palenie ładunku opóźniającego. Poza tym, na pewno istnieje jakiś rozrzut czasu opóźnienia wynikający ze względów technologicznych. Nie sądzę jednak, by był to rozrzut aż tak duży.

[PIOTR]

Wpływ ciśnienia. Nie ma cudów, ciśnienie (dopóki jest) przyspieszy palenie ładunku opóźniającego.

Też tak myślałem. Gdyby przyjąć że to wpływ ciśnienia to około 80% ładunku spalałoby się w 1s a pozostałe 20% około 2s. Czyli mamy początkowe spalanie erozyjne? Masa opóźniacza jest prasowana i twarda, wiertło aż zgrzyta przy nawiercaniu. Nie mogę znaleźć ale ktoś pisał już na forum że te silniki mają różne oznaczenia. Może w tym kryje się tajemnica. Jakie opóźnienie było w Waszych silnikach?

[wojt972]

Gdzie mozna kupic silniczki ROS?? no i za ile....

[seweryn]

Właśnie nikt nie wie gdzie można dostać kiedyś były dostępne teraz nigdze nie mogę ich znaleźć

[Kacper]

Można się zgłosić do Adama albo do mnie (na PW).
