Witam ponownie Rozochocony sukcesem pierwszej rakiety Fireball sporządziłem plany budowy większej rakiety o różnych szerokościach korpusu.

Długość rakiety około 150cm. Co do wagi to jeszcze sie nie zdecydowałem. ale maxymalnie 1,5kg

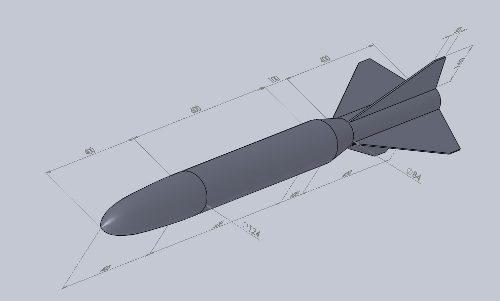

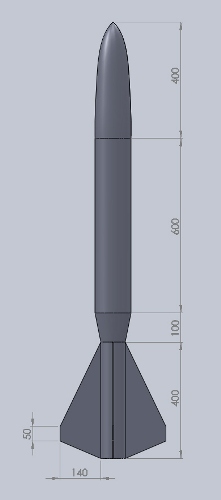

I ogólny zarys wyglądu



Chciałbym się was zapytać o zdanie - co do kształtu, budowy, i ogólnie prosić o jakieś sugestię Sam osobiście się zastanawiam czy nie przegiąłem z rozmiarami, no ale...

[Erich]

Wygląda bombowo - to dosłownie, bo przypomina bombę Dałeś z grubej rury.
Moim zdaniem nie jest źle, jak już planować to z rozmachem Oczywiście w toku wyjdą jakieś poprawki.
A co tam planujesz umieścić inside?

[PIOTR]

Jest większy egzemplarz Myślę, że wielkość stateczników możesz zredukować o 70%. Nie znamy masy silnika i położenia CP ale taka konstrukcja będzie stabilna przy krótkich statecznikach. W czym robiłeś wymiarowanie?

[ArturroKRK]

Dlaczego stateczniki aż tak drastycznie można zredukować? A Co do wymiarowania to cały projekt + wymiarowanie zostały wykonane w programie SolidWorks 2010.

A Co do masy silnika to fajnie by było zrobić tutaj już silnik aluminiowy z grafitową dyszą No ale ja jeszcze nie opanowałem umiejętności wytwarzania takiego sprzętu więc mało mogę sam powiedzieć...

Ogólnie tak jak mówię - chciałbym zmieścić się w 1500g całej rakiety co po odjęciu masy korpusów powinno zostawić około 700-800 g na silnik z paliwem.

[ArturroKRK]

Witam ponownie Dzisiaj, przez Pana Ksarda wysunięta zostałą propozycja by alternatywną formą zasilania tejże rakiety był silnik Schermuly Myślę że możnaby po prostu wykonać 2 wymienne łoża : pod Schermuly i pod silnik własnej produkcji. Totalnie nie znam się na silniku Schermuly więc chciałbym sie zapytać doświadczonych kolegów z forum:

Jaką ma ten silnik masę, długość, średnicę itp. Ogólnie jakieś najważniejsze dane co do tego silnika bym mógł go uwzględnić w obliczeniach dotyczących stabilności i masy rakiety.

Pozdrawiam

[KSard]

[left]Witam[/left][left]DANE TECHNICZNE silnika firmy Schermuly:[/left]

• 550g masa własna
• 182mm długość
• 41mm średnica
• 250Ns impuls całkowity
• 180g masa paliwa (kompozyt)
• 138s impuls właściwy paliwa
• 2,2s czas pracy



Więcej na ten tematna stronie PTR.

[PIOTR]

Łoże silnikowe proponuję robić średnicy 42mm. Z tego co mówił Andżej silnik nie jest idealny czyli 41,5mm + luz.

[andżej]

Witam

Faktycznie silniki te mają pewną tolerancję średnicy. Zazwyczaj jest to pomiędzy 41mm - 41,5mm.
Silnik pomimo dość niekorzystnej (progresywnej) charakterystyki jest wstanie spokojnie wynieśc model o wadze startowej ponad 2kg.
paczang1-t1413.html
Kolejna zaleta to zaproszenie na festiwal Meteora (pierwszy silnik gratis).
Na razie w temacie Modele rakiet z silnikami PTR są dwa projekty więc silników dla wszystkich wystarczy.

pozdr

[ArturroKRK]

No właśnie miałem pytać Czyli pierwszy silnik jest gratis? A jak z cenami kolejnych?

Ps. Budowa Delirium rozpoczęta - zabrałem się za zrobienie głowicy. Do Tuby kartonowej fi 150mm wyściełanej folią spożywczą mam zamiar wprowadzić piankę poliuretanową a po całkowitym utwardzeniu wyciągnąć i obrabiać dalej na tokarce. Potem na wierzch szpachla poliestrowa i malowanie

Jeśli taka głowica nie wyjdzie to spróbuję zrobić ją z kilku warstw styroduru który powinienem dostać w przyszłym tygodniu... Dodatkowo jutro zaczynam lakierowanie tub kartonowych lakierem nitro.

Pozdrawiam, Artur

[ArturroKRK]

Budowa głowicy rozpoczęta

Wykorzystałem do tego tubę kartonową o średnicy około 150mm którą rozciąłem wzdłużnie i wyłożyłem folią spożywczą. Następnie zwilżyłem dokładnie wnętrze wstawiając kubek z wrzątkiem na 10 minut i ostatecznie spryskując wnętrze wodą. ( Pianka montażowa pożera wilgoć ) Następnie dwie części tuby, spięte spinkami do kabli zatkałem z jednej strony zatyczką i wpuściłem do środka piankę poliuretanową TYTAN LEXY. Wpuściłem pianki do około połowy wysokości tuby a i tak solidnie pianka wyszła otwartą górą. Po 5 godzinach wstępnie utwardzoną piankę wyjąłem z tuby i pozostawiłem na balkonie ( duża wilgotność) na kolejnych 15-16 godzin gdzie już praktycznie sie utwardziła (przynajmniej od zewnątrz). Teraz pianka stoi sobie spokojnie i będzie się utwardzać jeszcze przez 2-3 dni żeby mieć pewność że w środku już wszystko zastygło

Gdy tylko wszystko się utwardzi, poszukam kogoś kto użyczy mi swojej tokarki i wytoczę wstępny kształt głowicy No ale to później

I zdjęcia byście mogli nadzorować postępy pracy




Ps. Muszę przyznać że jak na razie pracę idą sprawnie i szybko
