Rakieta Binary Two Skoczek

[placydo]

Cześć,

Oto konstrukcja nad którą aktualnie pracuję - rakieta "10 Skoczek".
W zamyśle moim jest zdobyć na niej licencję RDM pierwszego stopnia.
Stopni: 1
Odzysk: UWS
Silnik: Wessex http://www.rakiety.org.pl/index.php?opt ... Itemid=173
Stateczniki: Sklejka 4mm
Głowica: Styrodur + szpachla do drewna
Korpus: Rura kartonowa 4mm (tak wiem - dużo waży) - nasączana lakierem nitro.
Ostatecznie całość wykończona będzie lakierem samochodowym.
Waga nie zachwyca - osiągi nie były celem.
Zapewne konstrukcja ulegnie jeszcze zmianie.

OpenRocket (kolory przykładowe):

Rzut:

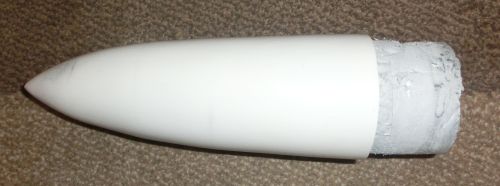

Nie wykończona głowica:

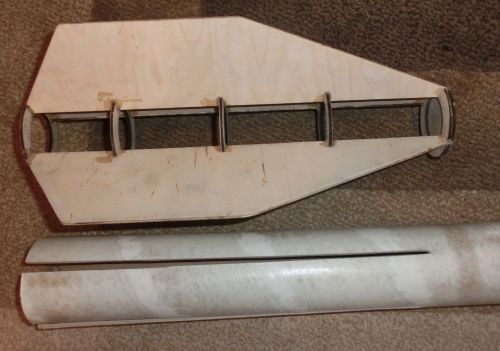

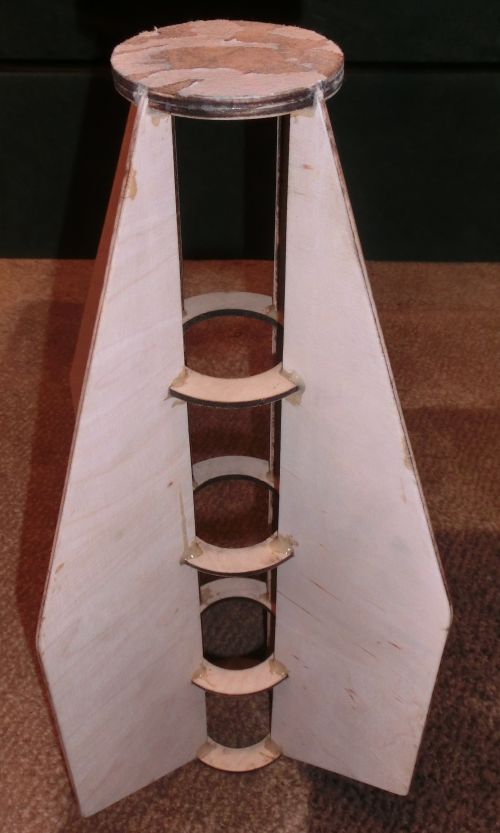

Stateczniki i korpus:


Stateczniki docięte laserowo dzięki uprzejmości kolegi Piotra S.:


Parę z dociętych elementów:



W rakiecie zostawione jest miejsce dla większego silnika.

[jaskiniowiec]

Trzeba było dać znać, mam cieńsze rury.

[placydo]

Tak rozmawialiśmy już i tym.
Wiesz, jeśli masz rurę 76mm średnicy w środku to nic nie szkodzi na przeszkodzie, żeby je wykorzystać (jeszcze nie kleiłem korpusu).
Daj znać jakie masz rozmiary tych rur.

Dzięki

[placydo]

Aktualny etap prac:

Na chwilę obecną będę szykował się do wklejenia stateczników oraz łącznika. Kolejnym etapem będzie malowanie.
Zmieniły się rozmiary rakiet. Postanowiłem ją skrócić i obecnie ma ona długość 155 cm (65 cm każda z rur korpusu + 25 cm głowica).

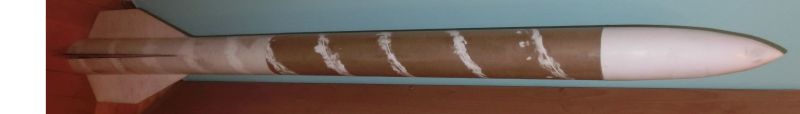

Wstępnie wygląda to tak:

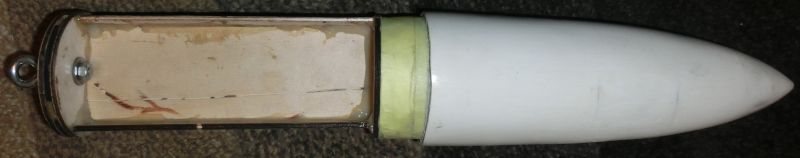

Miejsce mocowania elektroniki dodatkowej (np kamerka). Dostęp do demontażu głowicy.

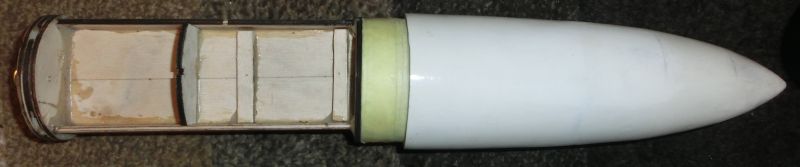

Miejsce montażu UWS-5, dodatkowa elektronika.

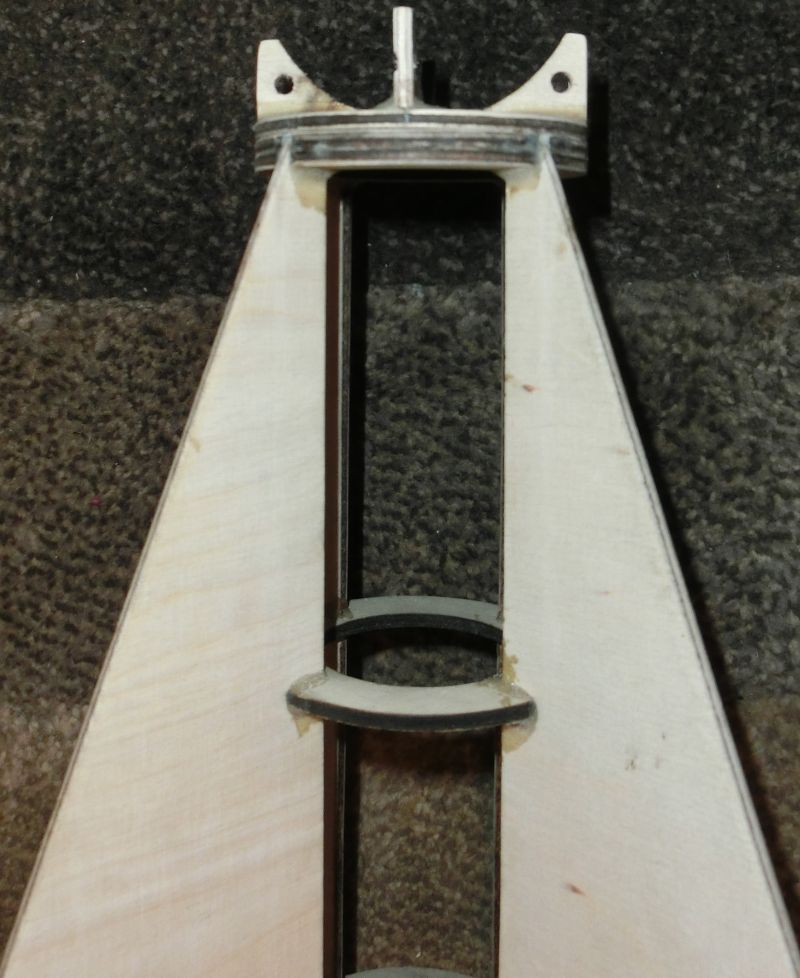

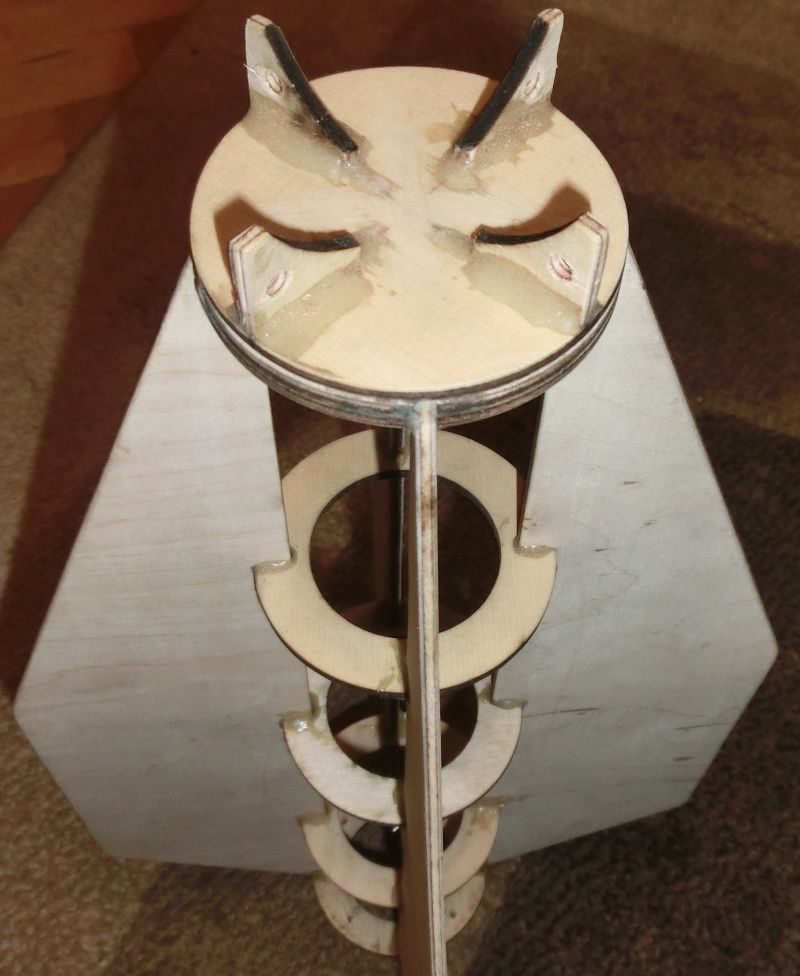

Zwiększenie pola styku zatyczki z korpusem rakiety. W otwory będzie wklejony na stałe fragment linki mocującej spadochron (dodatkowe zabezpieczenie gdyby wklejenie linki do korpusu nie wytrzymało).



[placydo]

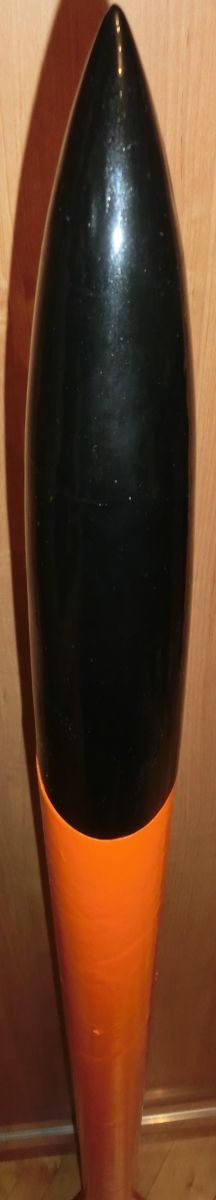

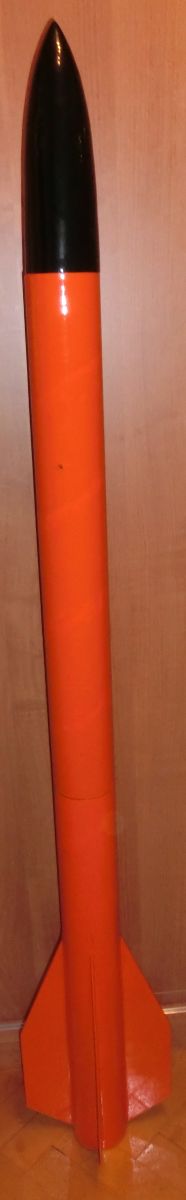

Polakierowana rakieta. Prace bardzo wolno posuwają się do przodu.



[robercik]

Cześć
Czy mógłbyś pokazać jak wykombinowałeś zabezpieczenie silnika przed wypadnięciem?

pzdr

[PIOTR]

... W otwory będzie wklejony na stałe fragment linki mocującej spadochron (dodatkowe zabezpieczenie gdyby wklejenie linki do korpusu nie wytrzymało) ...

Cześć. Naklejone elementy sklejkowe z otworami mają słoje w poziomym układzie. Jak dasz za dużo piro to przy szarpnięciu mogą zostać drzazgi. Lepsza byłaby śruba oczkowa M4 pionowo przez zatyczkę (obok silnika) lub wkręt oczkowy 4mm. Oczko musisz zalutować/zalaminować/zamknąć - bo spawanych nieuświadczysz. Ewentualnie ucho/ podkówka. Pozdrówko

[placydo]

No wreszcie temat się ruszył :p

Cześć
Czy mógłbyś pokazać jak wykombinowałeś zabezpieczenie silnika przed wypadnięciem?
pzdr

Cześć,
Tego problemu jeszcze nie rozwiązałem. Mam zostawione 4 śrubki, do których mogę zainstalować jakie chcę zaczepy. Myślałem o blaszkach zakrzywianych do środka. Może jak dziś uda mi się wyszarpać trochę czasu to zrobię zaczepy i wrzucę na forum.

Cześć. Naklejone elementy sklejkowe z otworami mają słoje w poziomym układzie. Jak dasz za dużo piro to przy szarpnięciu mogą zostać drzazgi. Lepsza byłaby śruba oczkowa M4 pionowo przez zatyczkę (obok silnika) lub wkręt oczkowy 4mm. Oczko musisz zalutować/zalaminować/zamknąć - bo spawanych nieuświadczysz. Ewentualnie ucho/ podkówka. Pozdrówko

Piotrze to mocowanie przez otwory to ostatnia deska ratunku dla rakiety. Wykorzystałem je przy okazji.
Zanim zostaną "wykorzystane" musi puścić łączenie linki z korpusem oraz łącznik.
W każdym razie dzięki za rady. Starałem się po prostu nie mieć elementów metalowych w rakiecie albo mieć ich jak najmniej.

[robercik]

Cześć
Apropo tych zaczepów Piotr ma rację, nie wyglądają obiecująco.
Jest jeszcze inny prosty i niezawodny patent - 4 otworki w desce zamykjącej łoże silnika i dwa kawałki linki ciasno dopasowanej do tych otworów. Od strony silnika 4 węzełki, od strony spadochronu dwa ucha z linki jakby uchwyty w siatce na zakupy. Najlżejsze mocowanie z możliwych

pzdr

[placydo]

Cześć
Czy mógłbyś pokazać jak wykombinowałeś zabezpieczenie silnika przed wypadnięciem?

pzdr

Tak to wygląda. Mogę dociąć ale mogę też dogiąć.
