No! Pierwszy płomyczek (narazie) hybrydowy zaświecił również w Poznaniu.....
... ale po kolei:
Tydzień temu (17.11.2013)
Przeprowadziliśmy z Tadueszem próbę napełania zbiornika testowego i test zrzutu z niego przy zadanym wtrysku.

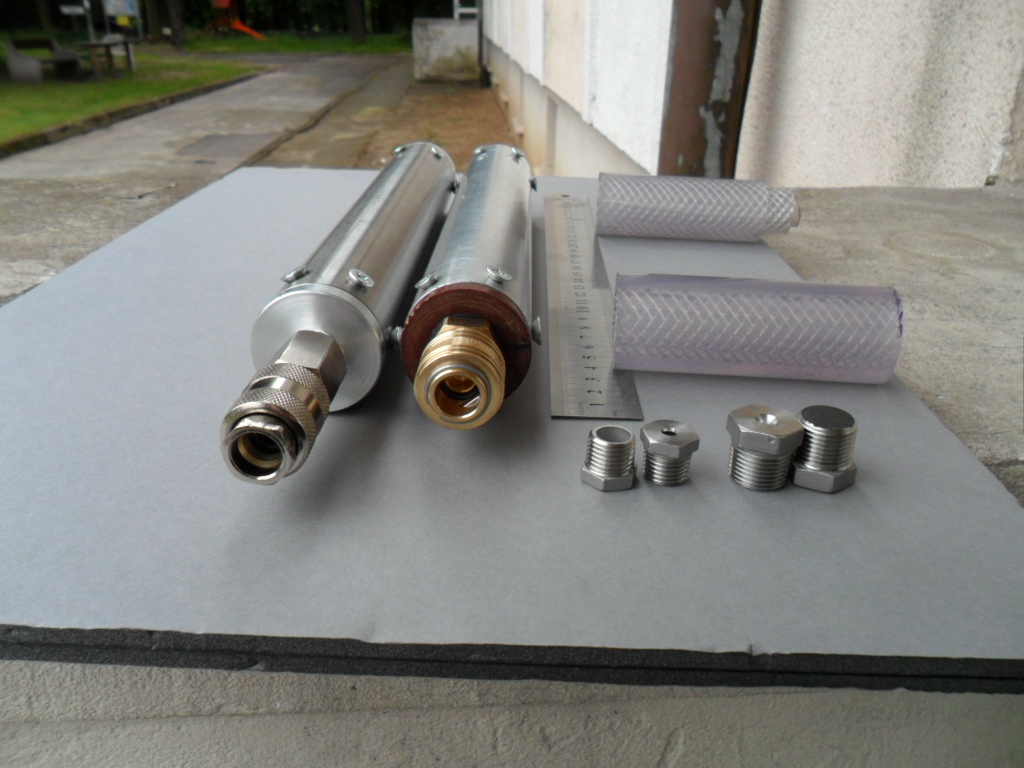

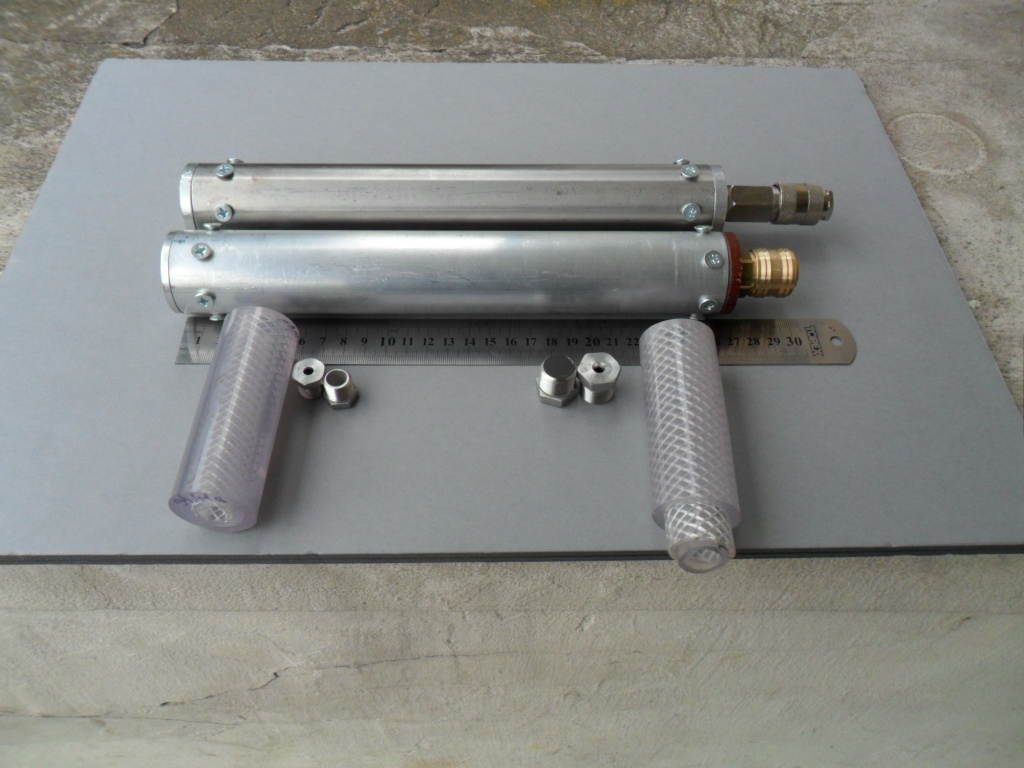

Do pierwszych prób, które dopiero przed nami wykonaliśmy z butli stalowej po CO2 chyba do paintball'a taki zbiornik:
Zdjęcie zbiornika
Zbiornik ma pojemność całkowitą 423 ccm
Odpowietrznik jest zasyfonowany aby napełniać ciekłym "nitro" w 90% co daje 470g N2O w 20*C
Niestety filmu ze zrzutu testowego (bez komory spalania) nie mamy ale po napełnieniu go 360g utleniacza, wtryskiem fi 4mm zrzuciliśmy go znad cieczy (teoretycznie gazem) w 4,4 sekundy. Szacowaliśmy, projektując wtrysk, czas na 3-4 sek i można przyjąć, że test zakończył się powodzeniem.
Zbiornik jest szczelny, zawór odpowietrznika i zrzutowy działają.
Dziś (23.11.2013)
Wykonaliśmy testy zapłonowe.
W tymczasowej komorze spalania umieszczaliśmy paliwo z masą zapłonową 3-4g i zrzucaliśmy gazowy N2O o objętości 80ccm niestety w 6*C.
Testy miały jedynie na celu sprawdzenie skuteczności montażu podpałki i łatwość rozruchu kilku materiałów ziarna.
Komora miała fi 16mm i długość 200mm, a wtrysk fi 2,5mm.
Test nr 1
Ziarno PVC, port fi 8mm
Podpałka po zapłonie sama się wystrzeliła i było już po próbie
FILM
...ale że pierwsze koty za płoty - nie zniechęciło nas to a wręcz odwrotnie...
Test nr 2
To samo ziarno
SUKCES! Pierwszy ognik hybrydowy w Poznaniu!
FILM
Test nr 3
Ziarno PVC, port 10mm
Zapłon skuteczny
FILM
Po skutecznym zapłonie w poprzedniej próbie rozpoczęliśmy filmować również w slow motion 240 fps
FILM240fps
Test nr 4
Ziarno PVC/NBR port 9,5mm
Zapłon skuteczny
FILM
FILM 240fps
Test nr 5
Ziarno PU z cienką powłoką (folia) z PA
Zapłon skuteczny
FILM
FILM 240fps
Test nr 6
Ziarno PVC, port 10mm w zbiorniku ciekły N2O! (Podejrzewamy że do komory i tak wpadał w większości gaz ale było go więcej.)
Zapłon skuteczny, dłuższa praca, większy kop (koziołek wyraźnie się przesunał)
FILM
FILM 240fps
Co prawda nie można mówić jeszcze o silniku, bo chodziło jedynie o skutecznosć zapłonu ale:
Dla testów z samym gazowym N2O czas pracy oscylował w granicach 0,7-0,9 sek, jednak przy częściowo ciekłym zasilaniu czas palenia ziarna wyniósł 2,1sek.
Powyższe liczy obliczone poklatkowo.

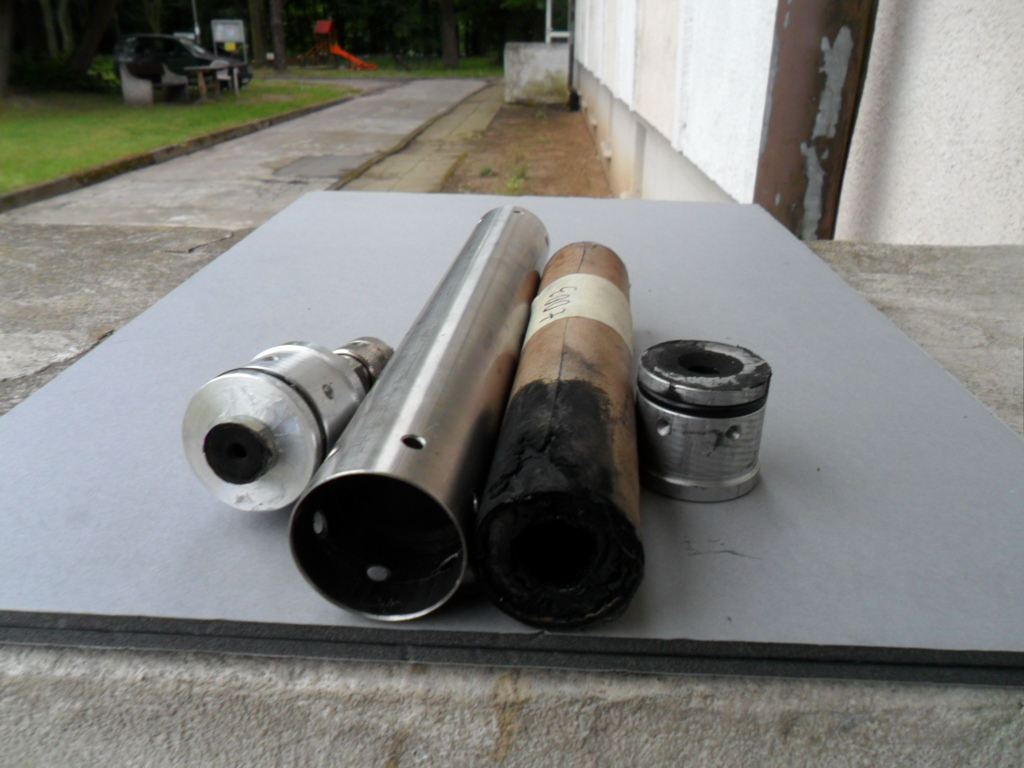

Zatem owocny dzień, teraz skupiamy się nad budową stanowiska testowego i ukończeniem budowy komory spalania.

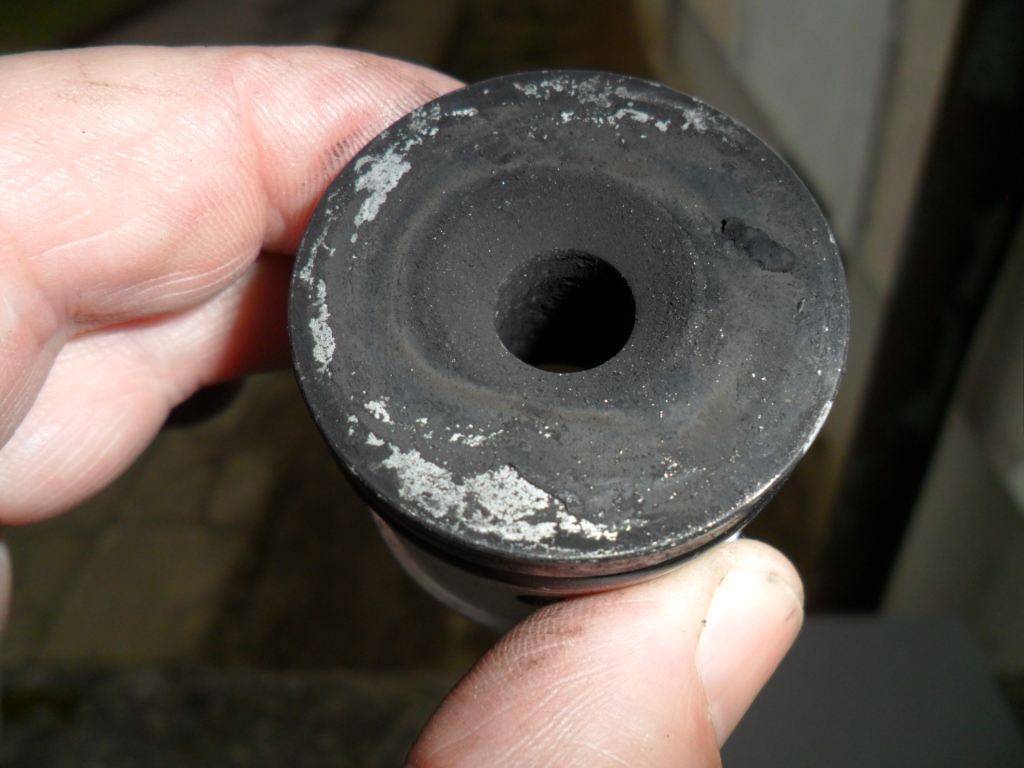

P.S. Aha jeszcze jedno - o żadnej dyszy nie było mowy. Średnica elementu blokującego ziarno na wylocie była zawsze większa niż średnica portu.
