Seria rakiet Krug- czyli moje podejście do CanSatów.

[Piotrek]

Ostatnimi czasy za sprawą sukcesu AGH Space Systems, zainteresowała mnie tematyka gondoli badawczych wystrzeliwanych rakietami, inaczej zwanymi CanSatami.
Postanowiłem więc we własny sposób podejść do problemu i zbudować odpowiednią konstrukcję.
W ten sposób powstała myśl budowy (mam nadzieję) serii rakiet przeznaczonych do wynoszenia ładunków na określone pułapy.
Docelowo będą to tanie konstrukcję, których najcenniejszym elementem będzie wspomniany CanSat aniżeli sama rakieta.

Pierwszą rakietą dzięki której mam zamiar wynieść ładunek na pułap, będzie model o wdzięcznej nazwie Krug-1.
Początkowo miała być to możliwie jak najprostsza rakieta, która nawet nie będzie miała systemu odzysku, mówiąc skrótem- miała być to konstrukcja jednorazowego użytku.
Jednak moja koncepcja ze względów ekonomicznych jak i samego bezpieczeństwa delikatnie się zmieniła i pozwoliłem mojemu Krugowi pożyć trochę dłużej.
Wedle moich założeń rakieta wraz z CanSatem będą lądować aż na trzech spadochronach, mianowicie głowica, kadłub i gondola będą miały oddzielne spadochrony.
Prawdę mówiąc znacznie to utrudni odnalezienie wszystkich elementów jednak taki krok znacznie uprościł moją rakietę co było jednym z moich założeń. Myślę, że brzęczyki załatwią sprawę.

Wspomniana gondola będzie trochę uboga jednak przed braniem się za coś większego chciałbym sprawdzić jak to wszystko działa w locie. Docelowo w moim CanSacie (nie wiem czy tą odmianę poprawnie zapisałem ) znajdzie się: kamera fullHD, kamera 480p, lokalizator dźwiękowy, lokalizator GPS. Sama gondola będzie miała średnicę niewiele mniejszą od średnicy rakiety- 5,7 cm.
Całość będzie opadać na dosyć dużym spadochronie fi 45 cm. Wszystko po to by przedłożyć lot i móc dłużej cieszyć się pięknymi widokami.

DANE TECHNICZNE Krug-1
Wysokość: 90 cm
Kaliber: 6,1 cm
Masa: 620 g
Pułap obliczeniowy: 450 m

Ostatecznie rakieta jest już ukończona i gotowa do lotu. Start chciałbym zaliczyć jak najszybciej. Mam nadzieję, że poleci w ciągu najbliższych 10 dni

Załącznik Krug 3D.png nie jest już dostępny

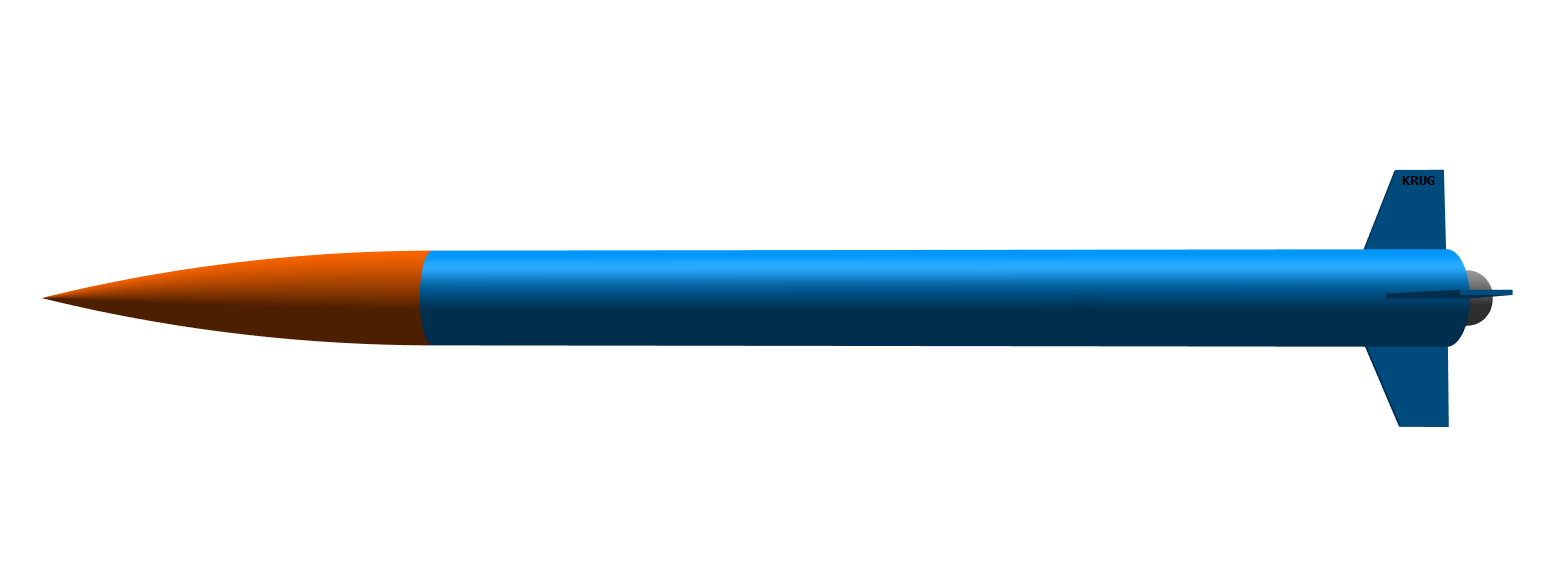

Krug 3D.png (14.69 KiB) Przejrzano 12937 razy

[Piotrek]

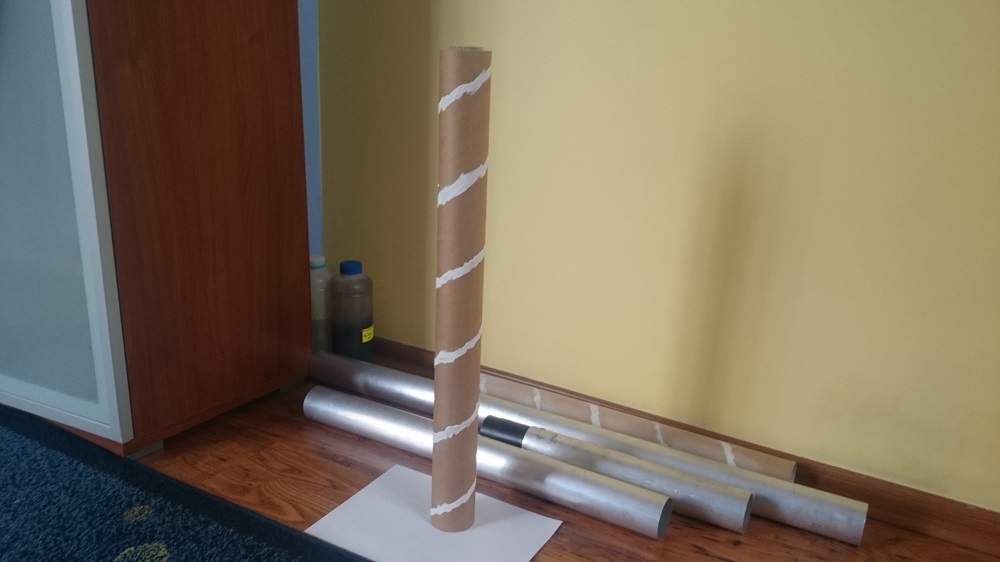

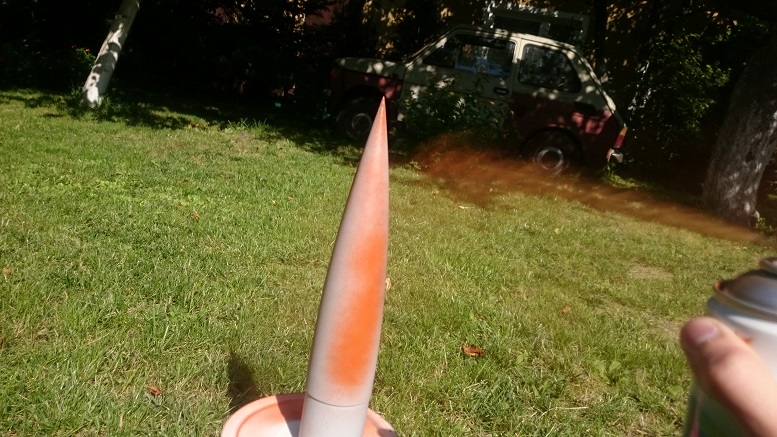

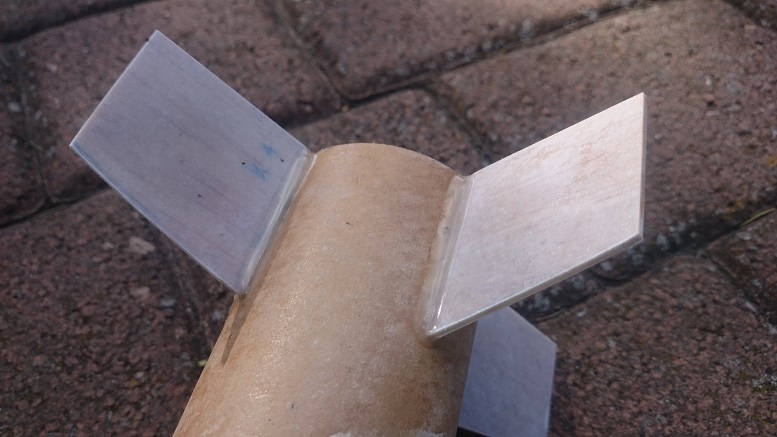

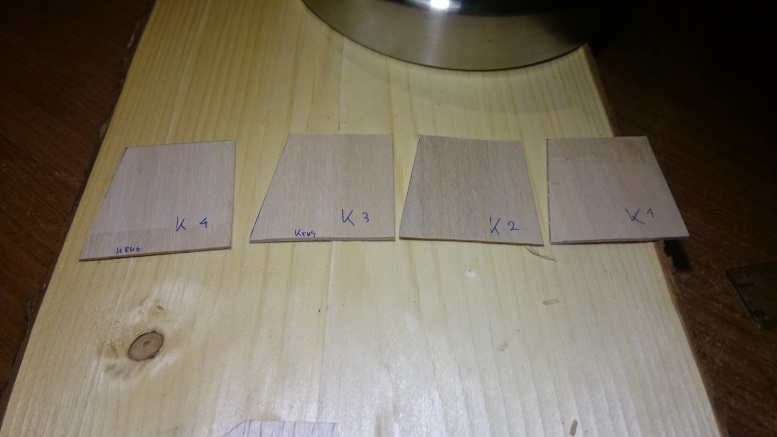

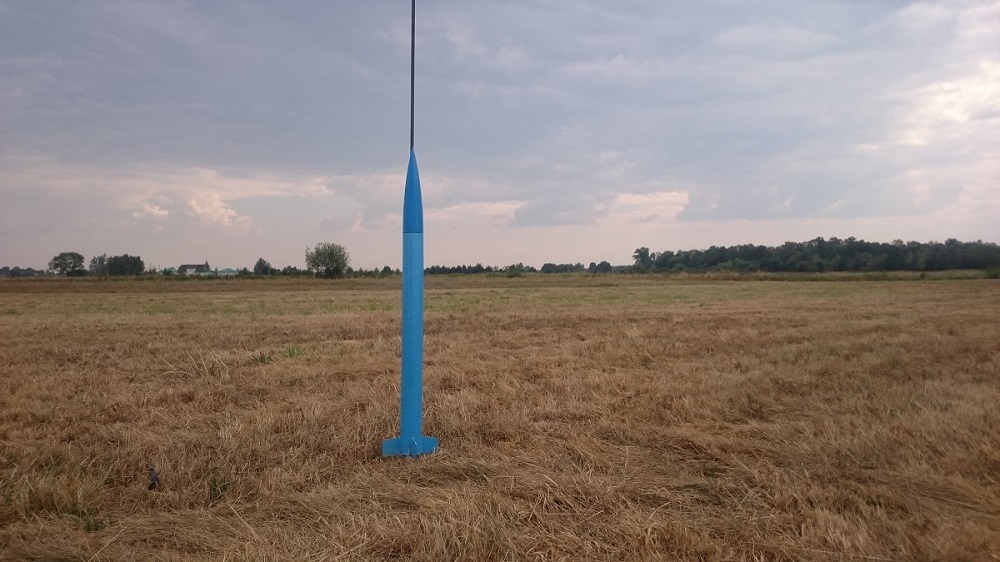

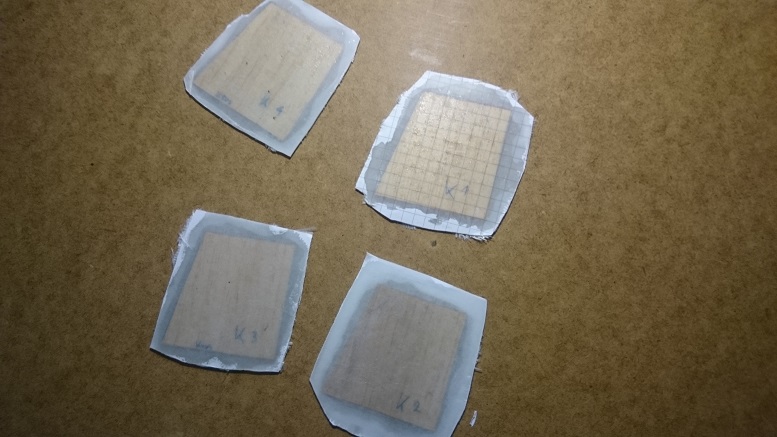

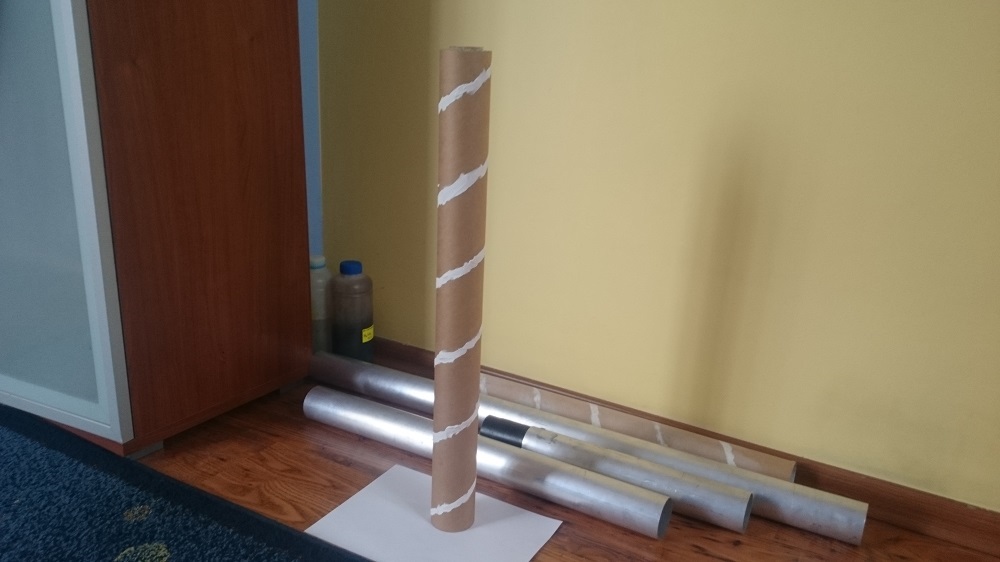

Zdjęcia z budowy Krug-1.

[Piotrek]

Witam ponownie!

Korzystając z końcówki wakacji postanowiłem wybrać się w teren i zająć się tym co bardzo lubię, czyli modelarstwem. Do startu przymierzałem się od dawna jednak miałem awarię kamery a zależało mi na dobrej jakości obrazu dlatego też stwierdziłem, że poczekam aż przyjdzie nowa.

O samych planach lotu nie będę się rozpisywał gdyż wszystko jest napisane w poście powyżej. Dodam tylko, że w moim CanSacie umiejscowiłem kamerę FullHD (Goclever dvr Extreme Wifi), GPS oraz lokalizator dźwiękowy w postaci alarmu okiennego.
Główne założenia zostały spełnione, cansat został wyrzucony z kadłuba za pomocą nitrocelulozy i bezpiecznie wylądował na spadochronie fi 50 cm ok ponad 1 km od miejsca startu. Obeszło się nawet bez używania GPSu gdyż widziałem miejsce lądowania. Bardzo jestem zadowolony z kamery gdyż udało się jej nagrać bardzo ładne widoki.

Komplikacje nastały przy odzysku kadłuba gdyż spadochron zaklinował się i nie otworzył. W konsekwencji kadłub zaliczył glebę jednak koniec końców, z racji jego niewielkiej wagi mocno nie ucierpiał i po naprawie statecznika będzie nadawał się do ponownego startu. Chciałbym też dodać, że zrezygnowałem z odzysku głowicy i pozwoliłem jej swobodnie spadać co było dobrą decyzją bo na ziemię wróciła w idealnym stanie.

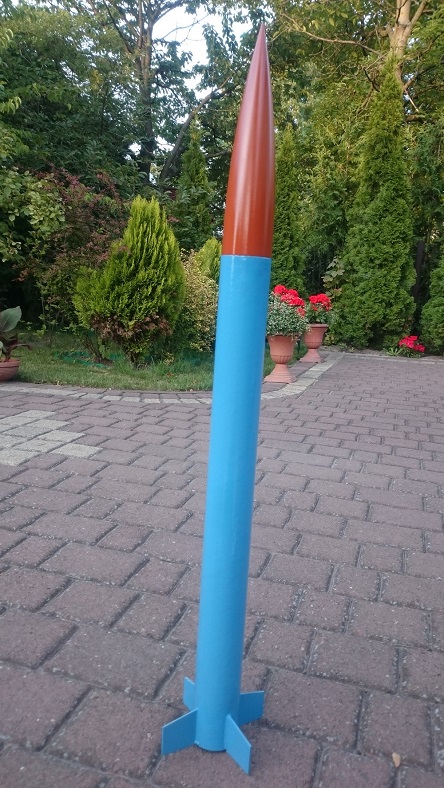

Film ze startu i z pokładu CanSata wrzucę niebawem jak wszystko poskładam do kupy. Poniżej jednak zamieściłem kilka fajnych fotek.

Zapraszam! https://www.facebook.com/rrzepp

[jaskiniowiec]

Ciekawy patent z głowicą na luzie. Gratulacje za całokształt. Fotki takie jakbym sam tam był

[Adi-Ozo]

Gratulacje, rewelacyjne zdjęcia!

[gregores]

Cześć, bardzo fajny projekt, super fotki - wielkie gratulacje!
Czekam jeszcze na video-relację z lotu.

[Piotrek]

Fajnie, że zdjęcia się podobały. Nie miałem czasu wcześniej mapisać bo przygotowania do fm15 i te sprawy
Ostatecznie rakieta jeszcze raz poleciała, tym razem testowo, bez ładunku, na silniku klasy F. Lot udany.

Poniżej załączam filmy z pierwszego startu z CanSatem (+film z pokładu) oraz drugiego testowego lotu, na koniec wakacji.


start nr 1
start nr 2 kilka ujęć.


Następny lot planuję odbyć na najbliższym LRE, tym razem na większy pułap (silnik klasy H, wessex) oraz bardziej zaawansowany ładunek w postaci lepiej wykonanego CanSata. Mniej więcej tak rysują się plany Kruga-2

Pozdrawiam.

[jaskiniowiec]

ROSy?

[Piotrek]

Nie, to nie ROSy. W obu startach rakiete napędzały silniki od Tendery (pierwszy start silnik kl G 120 Ns, drugi start F i parametrów już nie pamiętam)

[Piotrek]

Po udanych lotach mojego Kruga postanowiłem, że najwyższy czas zbudować jego ulepszonego następce. W dalszym ciągu moim priorytetem będzie maksymalne uproszczenie konstrukcji oraz zminimalizowanie kosztów budowy rakiety.
Tym razem Krug-2 "LUTNIA" będzie dużo większy i cięższy od swojego poprzednika. W zamian za to, do jego kadłuba będę mógł umieścić pokaźnych rozmiarów ładunek ponieważ kadłub będzie miał średnicę 90 mm i będzie dosyć długi. Do napędzenia rakiety zostanie użyty ten sam silnik co w mojej naddźwiękowej Lutni-2.


Dane techniczne:
Masa: 5000 g ( z ładunkiem 6000 g)
Wysokość: 210 cm
Kaliber: 90 mm
Silnik: Krzna-1500 1500 Ns
Szacowany pułap: 2000 m

Materiały, które zostaną użyte do budowy: rury PCV (kadłub rakiety), aluminium (kadłub silnika), drewno (głowica), sklejka, włókno szklane, twarda pianka poliuretanowa

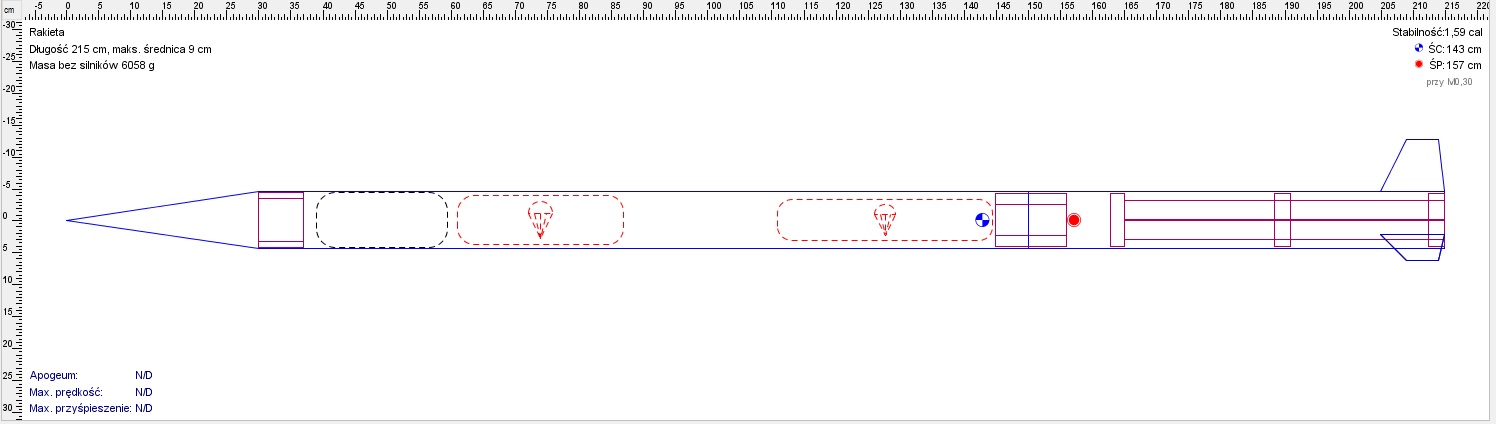

Poniżej zrzuty ekranu z wstępnego projektu rakiety

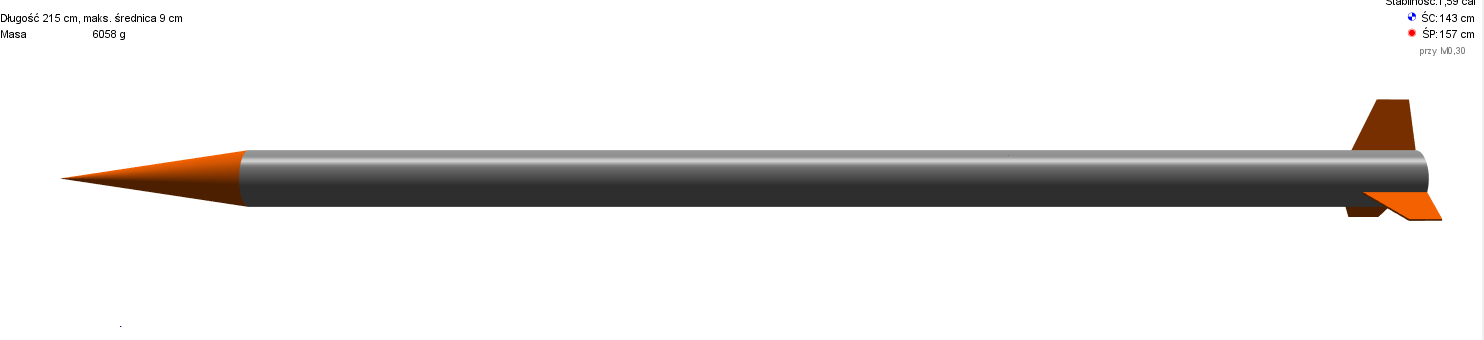

krog2 3d.png (11.79 KiB) Przejrzano 12665 razy


Start planowany jest na okres najprawdopodobniej wakacyjny, natomiast sama rakieta powstanie do końca maja. Myślę, że będzie prezentować się idealnie podczas mojej prezentacji w konkursie Explory 2016 jak i przy stoisku PTR na Pikniku Naukowym w Warszawie.
